Phần mềm Revit thường được biết đến như một công cụ dựng mô hình 3D trong thiết kế xây dựng. Nhưng với các dự án cao tầng, giá trị của Revit không chỉ nằm ở việc giúp mô hình công trình “trực quan hơn”.
Có nhiều lầm tưởng cho rằng Revit là phần mềm dùng để thiết kế công trình theo mô hình 3D. Nhưng điểm khác biệt cốt lõi không nằm ở hình ảnh 3D mà nằm ở dữ liệu đi kèm với từng cấu kiện trong mô hình đó.
Khi được đặt trong quy trình BIM đúng cách, Revit giúp kiến trúc, kết cấu và MEP phối hợp trên cùng một mô hình dữ liệu, từ đó phát hiện sớm xung đột trước khi hồ sơ đi ra công trường.
.png)
Một cột trong Revit không chỉ là hình trụ 3D. Nó có thông tin vật liệu, kích thước tiết diện, cao độ, thuộc tính kết cấu, và có thể liên kết với các cấu kiện khác.
Khi kỹ sư kết cấu cập nhật tiết diện cột, bản vẽ mặt bằng, mặt cắt và bảng thống kê đều cập nhật theo — không cần chỉnh từng bản vẽ một.
Đây là điểm mà CAD 2D không làm được: thông tin nhất quán xuyên suốt từ mô hình đến hồ sơ, từ bản vẽ đến bảng khối lượng.
Đây là hiểu lầm phổ biến nhất bởi có nhiều lầm tưởng cho rằng dùng Revit là đã triển khai BIM. Có thể hình dung Revit giống như một chiếc xe tốt. Nhưng để chiếc xe đó chạy đúng hướng, vẫn cần người lái, bản đồ và quy trình vận hành.
Building Information Modelling - BIM chính là hệ thống đó, một quy trình làm việc, một hệ sinh thái quản lý dữ liệu công trình, trong đó Revit chỉ là một công cụ.
Nói cách khác: Ứng dụng Revit không có nghĩa là đã “triển khai BIM”. Việc triển khai BIM đòi hỏi sự phối hợp dữ liệu giữa các bộ môn, kiểm soát LOD theo giai đoạn, quản lý xung đột kỹ thuật, có quy trình rõ ràng từ nhận đề bài đến bàn giao hồ sơ.
Trong hệ sinh thái BIM, Revit đảm nhận vai trò tạo lập và quản lý mô hình có dữ liệu. Navisworks hỗ trợ kiểm tra va chạm giữa các model từ các bộ môn khác nhau. ETABS phân tích tải trọng và nội lực kết cấu. Tất cả đều phục vụ cho một mục tiêu chung: hồ sơ thiết kế đủ độ tin cậy để thi công ngoài thực tế.
Câu trả lời thường sẽ là "Revit nhanh hơn, chính xác hơn" — nhưng thực tế không đơn giản như vậy.
Ở giai đoạn đầu, CAD đôi khi nhanh hơn. Lý do là Revit cần thời gian nhập dữ liệu ban đầu: khai báo vật liệu, thiết lập hệ lưới trục, định nghĩa cấu kiện, nhập thông số tiết diện. Không thể vẽ tắt hay copy từ bản vẽ cũ mà không kiểm tra thông tin — vì Revit đòi hỏi dữ liệu đầu vào đúng mới cho ra kết quả đúng.
Nhưng từ giai đoạn phối hợp bộ môn trở đi, lợi thế đảo ngược. Các bộ môn làm việc trên cùng một mô hình, thay đổi ở kiến trúc hiển thị ngay cho kết cấu và MEP. Không cần gửi email qua lại để thông báo chỉnh sửa. Bản vẽ xuất từ model luôn phản ánh trạng thái mới nhất.
Tóm lại, điểm khác biệt thực sự của Revit so với CAD nằm ở:
Nhà cao tầng không chỉ có kiến trúc đẹp là đủ. Bên trong mỗi tầng là nhiều hệ thống kỹ thuật chồng lên nhau: kết cấu, MEP, trần kỹ thuật, shaft, lỗ mở, cao độ và không gian thông thủy.
Nếu các bộ môn không được phối hợp trên cùng một mô hình, nhiều lỗi chỉ lộ ra khi hồ sơ đã ra công trường. Lúc đó, việc xử lý không còn là chỉnh bản vẽ, mà có thể kéo theo đục sửa, đổi tuyến, chậm tiến độ và phát sinh chi phí.
Cao độ là một trong những điểm dễ phát sinh lỗi nhất trong thiết kế nhà cao tầng. Đặc biệt ở tầng hầm, hành lang, khu trần kỹ thuật và phòng kỹ thuật, rất nhiều hệ thống cùng đi qua một không gian hẹp:
Nếu không kiểm soát từ mô hình, rất dễ xảy ra tình trạng hệ MEP chiếm quá nhiều không gian phía trên trần, làm hụt chiều cao thông thủy so với yêu cầu kiến trúc.
Khi phát hiện sớm trên Revit, đội thiết kế còn có thể phối hợp để điều chỉnh tuyến ống, cao độ trần, vị trí dầm hoặc không gian kỹ thuật trước khi hồ sơ được triển khai sâu hơn.
Trong thực tế, xung đột thường gặp nhất là giữa kết cấu và MEP. Một tuyến ống gió có thể vướng dầm. Một đường ống nước chữa cháy có thể đi qua vị trí không phù hợp. Một máng cáp có thể chiếm mất không gian của hệ trần kỹ thuật.
Những lỗi này nếu nhìn trên bản vẽ 2D riêng lẻ sẽ khó phát hiện. Nhưng khi các bộ môn được dựng và phối hợp trên mô hình Revit, các điểm vướng có thể được nhìn thấy sớm hơn.
Một số lỗi điển hình gồm:
Lỗ mở, sleeve và shaft là những chi tiết nhỏ trên bản vẽ, nhưng lại ảnh hưởng rất lớn khi thi công.
Nếu MEP cần đi xuyên sàn nhưng kết cấu chưa chừa lỗ mở phù hợp, công trường có thể phải xử lý lại. Nếu shaft bố trí không khớp giữa các tầng, hệ thống kỹ thuật sẽ khó đi tuyến liên tục.
Với Revit, các vị trí này có thể được kiểm tra sớm trên mô hình. Đội thiết kế có thể nhìn rõ lỗ mở có đúng vị trí không, có ảnh hưởng đến dầm sàn không, có đủ không gian cho MEP đi qua không.
Đây là điểm rất quan trọng trong nhà cao tầng, vì càng lên nhiều tầng, một lỗi nhỏ nếu lặp lại theo trục đứng sẽ tạo thành vấn đề lớn.
Một mô hình Revit chỉ có giá trị khi các bộ môn dùng đúng hệ tọa độ ngay từ đầu. Nếu kiến trúc, kết cấu và MEP không cùng hệ tọa độ, việc ghép model để kiểm tra xung đột có thể cho ra kết quả thiếu chính xác.
Vì vậy, kiểm soát tọa độ không phải chi tiết kỹ thuật nhỏ. Đây là điều kiện nền để việc phối hợp BIM – Revit có ý nghĩa.
Điểm quan trọng nhất không phải là Revit tạo ra mô hình 3D đẹp hơn. Giá trị thật nằm ở việc đội thiết kế có thể nhìn thấy rủi ro trước khi thi công:
Khi các lỗi này được phát hiện trong giai đoạn thiết kế, chi phí xử lý thường thấp hơn rất nhiều so với khi đã thi công ngoài công trường.
Câu trả lời là: có — nhưng không phải tự động và không phải lúc nào cũng đạt độ tin cậy mong muốn.
Revit có thể xuất bảng thống kê khối lượng theo từng loại cấu kiện: bê tông sàn, bê tông dầm, bê tông cột, cốt thép...
Khi model đạt chất lượng tốt, con số này có thể hỗ trợ tới khoảng 95% khối lượng cần bóc tách, phần còn lại liên quan đến các hạng mục không có trong mô hình sẽ bổ sung riêng.
Nhưng "model đạt chất lượng" là điều kiện tiên quyết, không phải mặc định. Nếu modeler khai báo sai cấu kiện, thiếu join giữa các phần tử, dùng sai family, hoặc đặt cấu kiện không đúng cao độ khối lượng xuất ra vẫn có thể thiếu chính xác.
Vì vậy, giá trị thực của Revit trong bóc tách khối lượng phụ thuộc vào ba yếu tố: năng lực của người dựng model, LOD đạt đủ theo giai đoạn, và có checklist kiểm tra nội bộ trước khi xuất số liệu.
Chủ đầu tư thường quan tâm đến ba điều: chi phí có kiểm soát được không, tiến độ có đảm bảo không, và khi ra công trường có phát sinh lớn không.
Revit, khi được triển khai đúng trong một quy trình BIM, đều ảnh hưởng tích cực đến cả ba điều đó — dù không theo cách trực tiếp.
Cụ thể hơn, đây là những giá trị thực tế có thể nhận lại:
Điểm thường bị bỏ qua: giá trị không nằm ở việc "có dùng Revit" hay không, mà nằm ở việc ai dùng, dùng đến mức nào, và quy trình nội bộ có đảm bảo chất lượng model không.
Phần mềm Revit không chỉ giúp công trình nhìn trực quan hơn. Giá trị lớn nhất của Revit nằm ở khả năng tạo ra một mô hình có dữ liệu, nơi các bộ môn có thể phối hợp, kiểm tra và kiểm soát thiết kế trước khi hồ sơ đi ra công trường.
Với nhà cao tầng, điều này đặc biệt quan trọng. Một tuyến ống sai cao độ, một dầm chưa phối hợp với MEP, một shaft chưa chốt sớm hay một lỗ mở không khớp có thể trở thành chi phí lớn nếu phát hiện muộn.

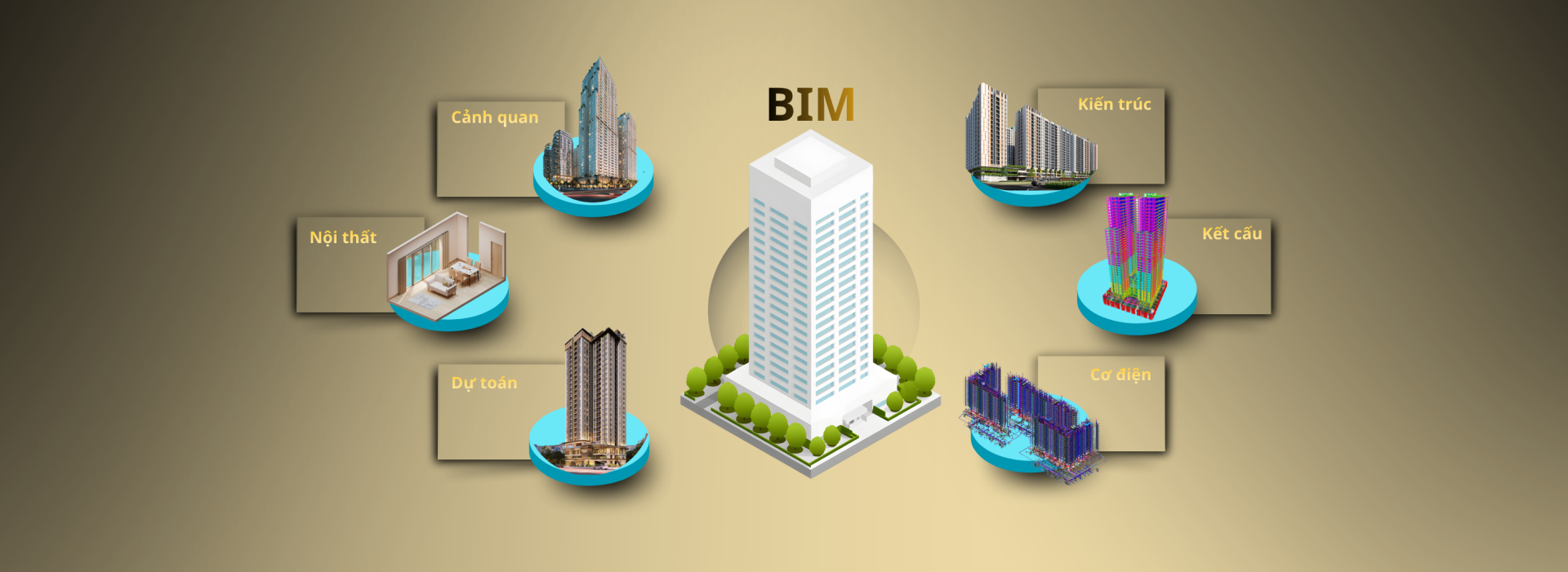

 (917 x 335 px)(3).png)
Trong những dự án cao tầng cần kiểm soát thiết kế ngay từ giai đoạn đầu, Song Anh định hướng ứng dụng BIM – Revit như một phần của quy trình tổng thầu thiết kế. Không chỉ để dựng mô hình, mà để kiểm soát xung đột, tối ưu phối hợp bộ môn và hỗ trợ chủ đầu tư nhìn rõ hơn rủi ro trước khi công trình bước vào thi công.
Nếu bạn đang phát triển dự án cao tầng và muốn kiểm soát thiết kế từ giai đoạn đầu, việc làm việc với một đơn vị có khả năng phối hợp kiến trúc – kết cấu – MEP trong cùng một quy trình BIM sẽ giúp giảm nhiều rủi ro trước khi hồ sơ đi ra công trường. Trao đổi với Song Anh để có góc nhìn phù hợp hơn cho dự án của bạn.
