Hồ Sơ Thiết Kế Bản Vẽ Thi Công Là Gì?

Hồ sơ thiết kế bản vẽ thi công không chỉ là tập bản vẽ để công trường nhìn vào mà làm. Với nhà cao tầng, đây là bộ tài liệu kỹ thuật quyết định công trình có thi công trơn tru, kiểm soát xung đột và hạn chế phát sinh hay không.

Hồ Sơ Thiết Kế Bản Vẽ Thi Công Là Gì?

Nếu concept là câu chuyện mà chủ đầu tư muốn kể, thì hồ sơ bản vẽ thi công (BVTC) chính là phần hướng dẫn lắp ráp ở cấp độ kỹ thuật rõ từng vị trí, từng cao độ, từng vật liệu và mối quan hệ giữa các bộ phận với nhau.

Đây là bộ hồ sơ thể hiện chi tiết các giải pháp thiết kế đã được phát triển đủ sâu để đội thi công có thể triển khai thực tế mà không cần phỏng đoán.

Không chỉ có bản vẽ kiến trúc — mà còn bao gồm kết cấu, MEP, thuyết minh, chi tiết cấu tạo, bảng thống kê vật liệu và chỉ dẫn kỹ thuật.

Với nhà cao tầng, đủ bản vẽ chưa phải là đủ. Hồ sơ phải đủ rõ để các đội thi công hiểu đúng kích thước, cao độ, vật liệu, cấu tạo và cách các bộ môn liên kết với nhau — nếu không, xung đột sẽ phát sinh ngay khi vào công trường.

Một Bộ Hồ Sơ Thiết Kế Bản Vẽ Thi Công Gồm Những Gì?

Hồ Sơ Kiến Trúc

Kiến trúc không chỉ là hình thức đẹp. Trong hồ sơ BVTC, phần kiến trúc là nơi quy định công năng, thông thủy và trải nghiệm sử dụng của toàn bộ công trình — đồng thời đặt ra nhiều giới hạn mà kết cấu và MEP phải bám theo.

Hồ sơ kiến trúc thường bao gồm:

• Mặt bằng, mặt đứng, mặt cắt tổng thể và từng tầng điển hình
• Chi tiết cấu tạo: cửa, cầu thang, tầng hầm, sảnh, hành lang, hộp kỹ thuật
• Hoàn thiện, vật liệu bề mặt và các không gian công cộng
• Cao độ các tầng, trần kỹ thuật, shaft và các vị trí kỹ thuật đặc thù

Hồ Sơ Kết Cấu

Đây là phần lõi mà chủ đầu tư ít nhìn thấy nhất, nhưng lại ảnh hưởng nhiều nhất đến chi phí và sự an toàn của công trình bởi cột, dầm, sàn, vách, móng một khi đã thi công xong sẽ rất khó và rất tốn kém để chỉnh sửa lại.

Hồ sơ kết cấu trong BVTC gồm: bố trí móng và cọc, bản vẽ cột dầm sàn từng tầng, chi tiết thép, bảng thống kê thép bê tông và thuyết minh tính toán.

Dữ liệu từ phần mềm tính toán như ETABS được kỹ sư phân tích và kiểm tra trước khi chuyển thành bản vẽ — không phải phần mềm tự ra bản vẽ.

Điểm cần lưu ý: kết cấu phải được phối hợp sớm với kiến trúc và MEP, đặc biệt ở các vị trí cao độ dầm, lỗ mở, shaft và thông thủy. Bỏ qua bước này, những bất đồng nhỏ có thể trở thành vấn đề lớn ngoài công trường.

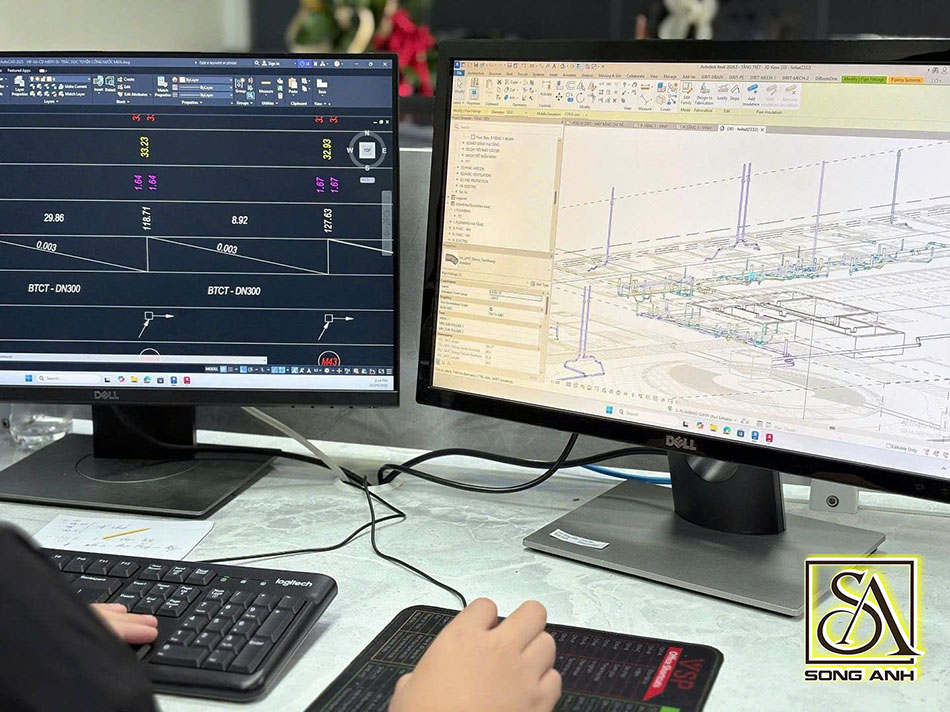

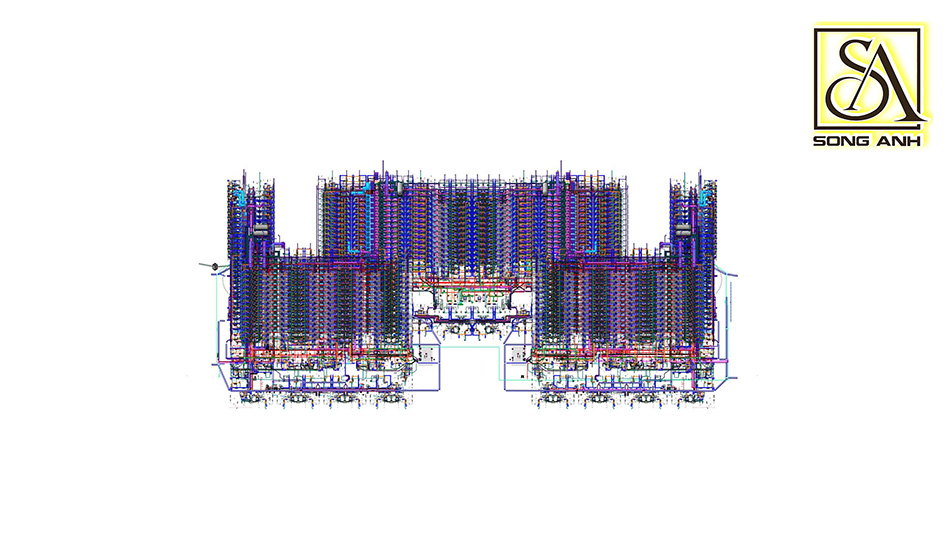

Hồ Sơ MEP/MEPF

MEP bao gồm cấp thoát nước, điện, chiếu sáng, điều hòa thông gió, PCCC, thông tin liên lạc, máng cáp, ống kỹ thuật, phòng kỹ thuật và trục kỹ thuật đứng (shaft).

Đây là hệ thống chằng chịt nhất trong một tòa nhà cao tầng — và cũng là nguồn phát sinh xung đột nhiều nhất nếu không được kiểm soát từ đầu. Những điểm dễ xảy ra xung đột cần kiểm soát chặt chẽ:

• Ống gió, ống nước, máng cáp vướng dầm hoặc đi quá thấp làm giảm thông thủy hành lang
• Tuyến MEP chạy qua vùng chuyển trục tầng hầm mà chưa được phối hợp với kết cấu
• Phòng kỹ thuật và shaft không được chốt sớm, dẫn đến phải mở lại bản vẽ hoặc xử lý ngoài công trường
• Chiều cao thông thủy không đạt yêu cầu vì thiết bị MEP chiếm không gian nhiều hơn dự kiến

Thuyết Minh, Bảng Thống Kê Và Tài Liệu Liên Quan

Bản vẽ cho thấy làm ở đâu, làm như thế nào. Thuyết minh và bảng thống kê giúp kiểm soát tiêu chuẩn, vật liệu, khối lượng và cách nghiệm thu.

Phần này thường bao gồm: thuyết minh thiết kế, chỉ dẫn kỹ thuật thi công, bảng vật liệu, bảng cửa, bảng thiết bị MEP, thống kê khối lượng bê tông và thép.

Với các dự án có yêu cầu cao hơn, hồ sơ bàn giao còn có thể bao gồm dữ liệu mô hình Revit, file IFC và các tài liệu phối hợp đa bộ môn.

Vì Sao Hồ Sơ BVTC Nhà Cao Tầng Dễ Phát Sinh Xung Đột Kĩ Thuật Nếu Làm Rời Rạc?

Thiết kế nhà cao tầng không phải phép cộng đơn giản của nhiều bản vẽ. Kiến trúc, kết cấu và MEP liên quan chặt chẽ với nhau đến mức một thay đổi nhỏ ở cao độ trần có thể kéo theo hàng loạt điều chỉnh: tuyến ống, vị trí dầm, kích thước lỗ mở, chiều cao thông thủy.

Trên thực tế, nhiều dự án gặp tình huống: bản vẽ từng bộ môn đều đúng theo góc nhìn riêng nhưng khi chồng lại với nhau, ống gió vướng dầm, trần kỹ thuật không đủ thông thủy, hoặc phòng kỹ thuật tầng hầm không đủ chiều cao để lắp thiết bị.

Việc phát hiện các xung đột kỹ thuật muộn sẽ khiến chủ đầu tư  “ trả cái giá đắt" hơn rất nhiều so với phòng ngừa sớm.

Một tuyến MEP vướng dầm nếu phát hiện khi đã đổ bê tông có thể phải đập lại, đổi tuyến ống, điều chỉnh thiết bị — chi phí có thể tăng gấp nhiều lần so với việc xử lý ngay ở bàn thiết kế.

Ứng Dụng BIM/Revit Từ Song Anh Giúp Hồ Sơ Thiết Kế Bản Vẽ Thi Công Tin Cậy Hơn Ra Sao?

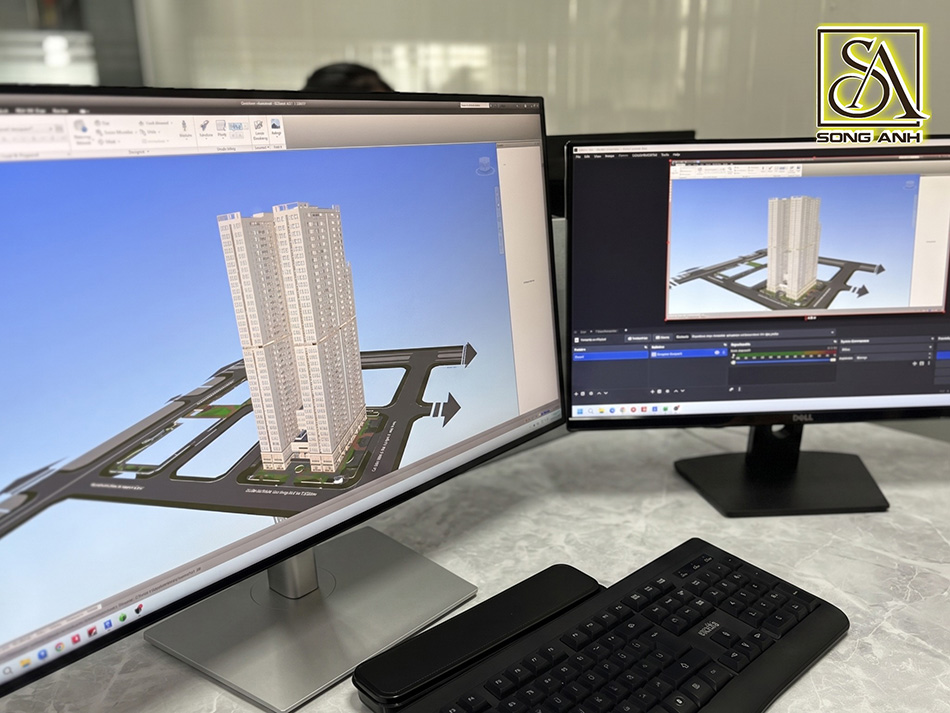

Tại Song Anh, Building Information Modelling - BIM không phải chỉ là mô hình 3D đẹp để trình bày. Đây là một hệ sinh thái và quy trình làm việc giúp dữ liệu thiết kế từ nhiều bộ môn được phối hợp, kiểm tra và quản lý trong cùng một môi trường.

Cần hiểu rõ phần mềm như Revit, Naviswork, Etabs đều các công cụ hỗ trợ trong hệ sinh thái làm việc này, không phải cứ dùng phần mềm hay cộng nghệ hiện đại là đã “triển khai BIM”.

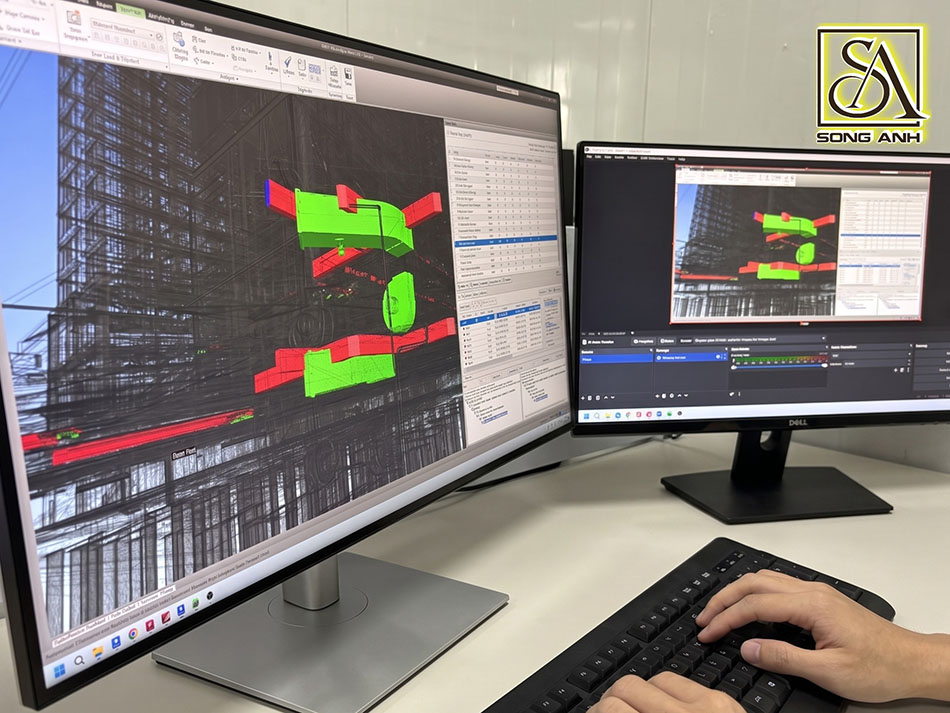

Một yếu tố quan trọng mà ít đơn vị chú ý: tọa độ công trình phải được thiết lập đúng ngay từ đầu. Nếu một bộ môn set tọa độ lệch, khi combine mô hình, các xung đột phát hiện được sẽ không còn ý nghĩa thực tế.

Phần mềm chỉ là công cụ hỗ trợ phát hiện xung đột. Người xử lý giải pháp vẫn là kỹ sư và kiến trúc sư có kinh nghiệm. Giá trị thật của BIM nằm ở năng lực phối hợp giữa các bộ môn và kỷ luật dữ liệu xuyên suốt quá trình thiết kế.

>>> Tìm hiểu thêm: Ứng Dụng BIM Trong Thiết Kế Giúp Ích Gì Cho Dự Án Cao Tầng?

Bản vẽ đẹp về mặt thẩm mỹ chưa đủ để ra công trường. Hồ sơ tốt phải rõ, phải đồng bộ giữa các bộ môn và phải có khả năng thi công — tức là đội thợ đọc vào có thể thực hiện đúng mà không cần phỏng đoán hay hỏi lại nhiều lần.

Một bộ hồ sơ hoàn chỉnh sẽ giúp chủ đầu tư giảm thời gian giải trình, giảm xử lý phát sinh và giảm mâu thuẫn giữa bản vẽ thiết kế và thực tế thi công. Đó là giá trị thực tế có thể đo lường được chứ không phải giá trị cảm nhận.

Chủ Đầu Tư Nên Kiểm Tra Gì Trước Khi Nhận Hồ Sơ BVTC?

Khi tiếp nhận hồ sơ BVTC từ đơn vị thiết kế, chủ đầu tư không nhất thiết phải đọc từng bản vẽ kỹ thuật nhưng sẽ có một số điểm cần xem xét để đánh giá chất lượng tổng thể:

• Hồ sơ có đủ cả kiến trúc, kết cấu và MEP không — hay chỉ có một vài bộ môn?
• Kiến trúc – kết cấu – MEP đã được phối hợp và kiểm tra xung đột chưa?
• Cao độ, thông thủy, trần kỹ thuật, shaft và lỗ mở đã được xác định rõ chưa?
• Có thuyết minh thiết kế, bảng thống kê vật liệu và chỉ dẫn kỹ thuật đi kèm không?
• Nếu dự án yêu cầu BIM/Revit, có dữ liệu phối hợp hoặc file IFC để kiểm tra không?
• Hồ sơ phục vụ thi công thực tế hay chỉ đủ để nộp cơ quan chức năng?
• Khi có thay đổi thiết kế, quy trình cập nhật bản vẽ và mô hình như thế nào?

Nếu chọn đúng đơn vị có thể đồng hành xuyên suốt từ concept, thiết kế cơ sở, thiết kế kỹ thuật đến hồ sơ BVTC, dữ liệu sẽ ít khi bị đứt gãy hơn, xung đột sẽ được phát hiện sớm hơn và từ đó chủ đầu tư có thể hình dung rõ hơn về chi phí thực tế dự án ngay từ giai đoạn thiết kế.

Đây cũng là cách mà Song Anh tiếp cận các dự án cao tầng trong vai trò tổng thầu thiết kế: combine kiến trúc – kết cấu – MEP trong cùng một quy trình, ứng dụng BIM/Revit để kiểm soát xung đột, và xây dựng hồ sơ thiết đảm bảo khả thi trong thi công thực tế.

Hồ sơ thiết kế bản vẽ thi công là nền tảng để công trình đi từ bản vẽ ra công trường. Với thiết kế nhà cao tầng, giá trị của hồ sơ không nằm ở số lượng bản vẽ, mà ở mức độ đồng bộ, rõ ràng và khả năng thi công thực tế.

Nếu chủ đầu tư đang chuẩn bị triển khai dự án cần kiểm soát chi phí, tiến độ và rủi ro ngay từ giai đoạn thiết kế, việc lựa chọn một đơn vị có năng lực phối hợp đa bộ môn tổng thể như Song Anh sẽ giúp dự án an toàn hơn trước khi bước vào công trường.

——————————————
