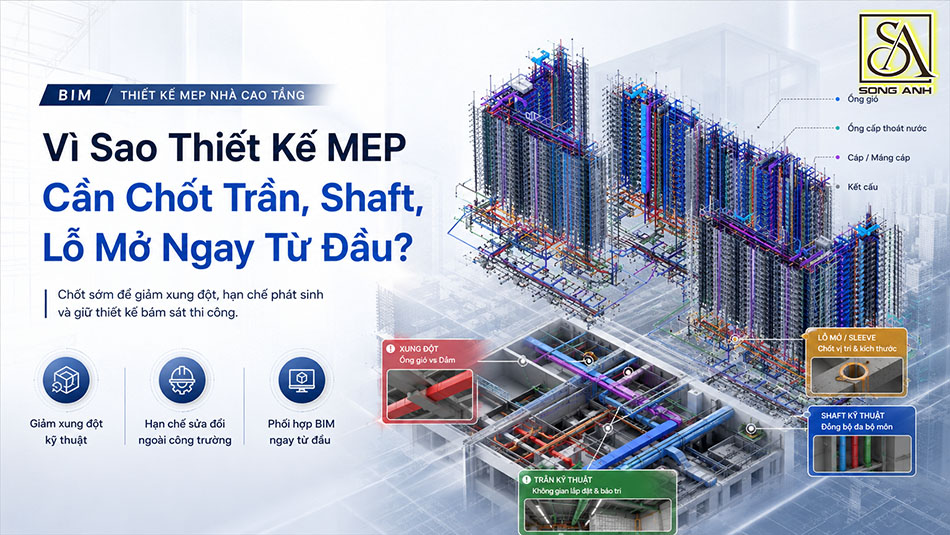

Thiết kế MEP không chỉ là vẽ đường ống hay chọn thiết bị trên bản vẽ. Ở công trình cao tầng, hệ thống cơ điện chiếm không gian thật trong trần, shaft, phòng kỹ thuật, tầng hầm và mái.
Khi MEP vào cuộc quá muộn, rủi ro không dừng ở việc sửa bản vẽ: thông thủy có thể bị hụt, tuyến ống vướng dầm, lỗ mở thiếu vị trí, chi phí đội lên và hồ sơ chậm tiến độ phê duyệt.
MEP là viết tắt của Mechanical, Electrical, Plumbing: cơ, điện, cấp thoát nước. Khi hạng mục phòng cháy chữa cháy nằm trong phạm vi thiết kế, cụm từ MEPF (thêm Fire protection) thường được dùng để phản ánh đúng phạm vi công việc.
Ở công trình cao tầng, phạm vi MEP thường gồm HVAC (điều hòa, thông gió), điện, cấp thoát nước, PCCC nếu thuộc hợp đồng, cùng thiết bị và hệ điều khiển kỹ thuật tùy dự án.
Trong thực tế, thiết kế MEP không dừng ở việc vẽ sơ đồ hệ thống, mà là bài toán tổ chức không gian kỹ thuật: làm sao để ống gió, ống nước, máng cáp, thiết bị đủ chỗ trong trần, shaft, phòng kỹ thuật, mà công trình vẫn thi công và vận hành ổn định.
Vì vậy, một đơn vị thiết kế MEP giỏi phải hiểu kiến trúc và kết cấu đủ sâu để phối hợp, không chỉ giỏi chuyên môn hệ thống.
Nhu cầu MEP của một dự án phụ thuộc công năng sử dụng, loại hình vận hành, định hướng chủ đầu tư, quy mô, ngân sách và cả phương án kiến trúc. Không có một bộ giải pháp MEP áp dụng chung cho mọi công trình, kể cả hai dự án quy mô tương đương.
Vấn đề nảy sinh khi MEP vào cuộc quá trễ. Nếu kiến trúc và kết cấu đã chốt cứng, những thay đổi cần thiết như mở rộng shaft, hạ cao độ trần, thêm lỗ mở qua dầm sàn hay đổi tuyến ống buộc phải quay lại sửa các bộ môn đã hoàn thiện, kéo theo thời gian, chi phí thiết kế lại và rủi ro trễ phê duyệt.
Ngược lại, khi MEP tham gia từ concept hoặc thiết kế cơ sở, chủ đầu tư nhìn thấy điểm xung đột tiềm ẩn ngay khi phương án còn linh hoạt, trước khi hồ sơ đi sâu vào bản vẽ thi công (BVTC), lúc sửa vẫn còn rẻ và nhanh.
Trong phối hợp đa bộ môn, ba nhóm dữ liệu sau thường quyết định phần lớn mức độ xung đột giữa MEP với kiến trúc và kết cấu. Chốt đúng sớm giúp giảm đáng kể khối lượng sửa đổi về sau.
Trần kỹ thuật là nơi tập trung phần lớn hệ thống MEP: ống gió, ống nước, máng cáp, ống sprinkler nếu có PCCC, đèn và thiết bị treo trần, cùng chia sẻ khoảng không gian giới hạn giữa đáy dầm và trần hoàn thiện.
Nếu cao độ các tuyến MEP không được kiểm tra chéo với dầm, sàn ngay từ đầu, thông thủy thực tế của hành lang hoặc căn hộ có thể bị ảnh hưởng khi thi công. Cao độ trần cần được xác nhận cùng lúc với kiến trúc, kết cấu, không phải để đội thi công tự xử lý tại hiện trường.
Shaft, hay hộp gen kỹ thuật, là trục đứng xuyên suốt các tầng, nơi bố trí đường ống và cáp chạy dọc công trình. Vị trí, kích thước shaft ảnh hưởng trực tiếp khả năng bố trí tuyến kỹ thuật từng tầng, và khi shaft dịch chuyển ở giai đoạn muộn, ảnh hưởng thường không dừng ở một tầng.
Một ví dụ thường gặp: dịch một hộp gen khoảng 200mm để tránh xung đột với dầm có thể kéo theo điều chỉnh mặt bằng, lỗ mở và tuyến ống ở các tầng lặp lại phía trên.
Ví dụ này chỉ minh họa cơ chế lan truyền ảnh hưởng, không phải định mức cố định, nhưng cho thấy vì sao vị trí shaft cần thống nhất giữa kiến trúc, kết cấu và MEP ngay từ thiết kế cơ sở.
Lỗ mở, hay sleeve, là vị trí ống hoặc hệ thống kỹ thuật xuyên qua dầm, sàn hoặc tường chịu lực: giao diện trực tiếp giữa MEP và kết cấu, không phải phần việc MEP tự quyết một mình.
Danh mục lỗ mở cần được lập và rà soát cùng kỹ sư kết cấu từ sớm, để xác nhận vị trí, kích thước không ảnh hưởng khả năng chịu lực và vẫn khả thi khi thi công. Khi danh mục đổi ở giai đoạn muộn, kỹ sư kết cấu phải kiểm tra lại cấu kiện liên quan, kéo theo thời gian thẩm tra và điều chỉnh hồ sơ.
Một quy trình thiết kế MEP cao tầng theo hướng phối hợp thường đi qua sáu bước:
Việc ứng dụng BIM chỉ hỗ trợ phát hiện và hiển thị xung đột giữa các mô hình, phương án xử lý tối ưu nhất vẫn thuộc về kỹ sư thiết kế, dựa trên đánh giá kỹ thuật và khả năng thi công thực tế.
>>> Xem thêm: Ứng Dụng BIM Trong Thiết Kế Giúp Ích Gì Cho Dự Án Cao Tầng?
Không phải khu vực nào cũng có mức rủi ro xung đột MEP như nhau. Theo kinh nghiệm triển khai dự án cao tầng, các khu vực sau thường cần rà soát kỹ hơn mức thông thường:
Trong thực tế triển khai các dự án quy mô lớn tại Song Anh, dạng xung đột phổ biến nhất thường là giữa tuyến MEP với dầm hoặc lỗ mở, ít gặp hơn với cột. Mức độ này phản ánh quan sát từ dự án đã triển khai, không phải quy luật cố định, nên mỗi dự án vẫn cần rà soát riêng.
>>> Tìm hiểu thêm:Clash Detection: Ngăn Chặn Xung Đột Từ Giai Đoạn Thiết Kế
Trước khi ký duyệt một phương án thiết kế MEP, chủ đầu tư hoặc Ban QLDA có thể dùng bảng dưới đây làm danh mục câu hỏi tối thiểu cần đặt ra với đơn vị thiết kế.
| Hạng mục cần kiểm tra | Câu hỏi nên hỏi | Bằng chứng/hồ sơ cần xem | Rủi ro nếu bỏ qua |
|---|---|---|---|
| Cao độ trần/thông thủy | Cao độ dầm, sàn đã đối chiếu với tuyến MEP chưa? | Bản vẽ trần kỹ thuật, mặt cắt phối hợp | Hụt thông thủy hành lang, căn hộ khi thi công |
| Kích thước tuyến ống/máng cáp chính | Không gian trần đã tính đủ cho tuyến chính chưa? | Bản vẽ MEP kết hợp mặt cắt trần | Không đủ chỗ lắp đặt, phải đổi tuyến giữa chừng |
| Shaft/hộp gen kỹ thuật | Vị trí, kích thước shaft đã thống nhất với kiến trúc, kết cấu chưa? | Mặt bằng shaft các tầng, model phối hợp | Phải dịch chuyển shaft, ảnh hưởng lặp lại nhiều tầng |
| Danh mục lỗ mở/sleeve | Danh mục lỗ mở đã được kỹ sư kết cấu xác nhận chưa? | Danh mục lỗ mở, biên bản phối hợp kết cấu | Kết cấu phải kiểm tra lại, chậm hồ sơ BVTC |
| Phòng kỹ thuật, không gian bảo trì | Phòng kỹ thuật đủ diện tích lắp đặt, bảo trì chưa? | Mặt bằng bố trí phòng kỹ thuật | Khó bảo trì, ảnh hưởng vận hành lâu dài |
| Clash check/BIM coordination | Model các bộ môn đã chạy kiểm tra xung đột chưa? | Báo cáo clash detection (nếu dự án dùng BIM) | Xung đột chỉ phát hiện khi thi công, phát sinh chi phí |
| QA/QC liên bộ môn | Hồ sơ đã kiểm tra chéo giữa các bộ môn trước phát hành chưa? | Biên bản QA/QC nội bộ | Hồ sơ có lỗi phối hợp, tăng RFI khi thi công |
| Phạm vi bàn giao hồ sơ MEP | Deliverables gồm gì: bản vẽ, model, thống kê khối lượng? | Danh mục deliverables trong hợp đồng | Thiếu hồ sơ cần cho đấu thầu hoặc thi công |
Phương án MEP được chuẩn bị kỹ thường trả lời rõ cả tám hạng mục trên, kèm hồ sơ hoặc mô hình chứng minh cụ thể. Nếu đơn vị thiết kế chưa cung cấp được bằng chứng cho một mục nào, đó là tín hiệu cần yêu cầu làm rõ trước khi duyệt.
Thiết kế MEP cao tầng hiệu quả không nằm ở việc vẽ đẹp trên mặt bằng, mà ở việc chốt đúng không gian kỹ thuật ngay từ đầu: cao độ trần, shaft, lỗ mở và tuyến kỹ thuật được xác nhận cùng kiến trúc, kết cấu, không để dồn lại xử lý ở giai đoạn bản vẽ thi công.
Ngoài năng lực chuyên môn hệ thống, một đơn vị thiết kế MEP phù hợp cho dự án cao tầng cần đảm bảo đáp ứng 6 tiêu chí dưới đây:
Một phương án thiết kế MEP từ đơn vị giàu chuyên môn sẽ giúp chủ đầu tư nhìn thấy rủi ro sớm, kiểm soát chi phí phát sinh và giữ tiến độ phê duyệt hồ sơ.
>>> Tìm hiểu thêm: Tư Vấn Thiết Kế Cơ Điện MEPF | Công Ty Song Anh
Trong quy trình tổng thầu thiết kế của Song Anh, kiến trúc, kết cấu và MEP không tách rời thành các gói việc độc lập rồi ráp lại ở cuối, mà cùng làm việc trên một nguồn dữ liệu, một hệ tọa độ và cao độ công trình. Nhờ vậy các điểm cần chốt sớm, gồm cao độ trần, shaft, lỗ mở, tuyến kỹ thuật và phòng kỹ thuật, được xác nhận ngay từ concept và thiết kế cơ sở.
Khi dự án thuộc phạm vi áp dụng BIM, đội ngũ Song Anh dùng Revit và Navisworks để phối hợp model, phát hiện xung đột sớm hơn so với chỉ đối chiếu bản vẽ 2D.
Tuy nhiên, cần hiểu rõ công cụ giúp nhìn thấy vấn đề nhanh hơn, còn phương án xử lý vẫn do kỹ sư quyết định dựa trên hiểu biết công trình và khả năng thi công thực tế.
Nếu dự án đang ở giai đoạn cần rà soát phương án thiết kế MEP trong tổng thể kiến trúc, kết cấu và vận hành, chủ đầu tư có thể liên hệ đội ngũ Song Anh để trao đổi cụ thể theo từng công trình.
MEP gồm cơ, điện và cấp thoát nước. MEPF thêm chữ F cho Fire protection khi PCCC nằm trong phạm vi thiết kế. Về bản chất đây là cùng một nhóm công việc, khác nhau ở phạm vi nêu trong tên gọi.
Lý tưởng nhất là từ concept hoặc thiết kế cơ sở, khi kiến trúc và kết cấu còn linh hoạt, giúp cao độ trần, shaft, lỗ mở được chốt cùng lúc thay vì sửa lại sau.
Vì hệ thống MEP chiếm không gian thật trong trần kỹ thuật, giữa đáy dầm và trần hoàn thiện. Nếu cao độ các tuyến không được kiểm tra chéo với kiến trúc, kết cấu từ sớm, thông thủy hành lang hoặc căn hộ có thể bị ảnh hưởng khi thi công.
Cả hai. MEP đưa ra yêu cầu vị trí, kích thước theo nhu cầu hệ thống, kết cấu xác nhận khả năng chịu lực và tính khả thi thi công. Vị trí cuối cùng là kết quả phối hợp, không phải phần việc một bộ môn tự quyết.
Không. Các công cụ BIM giúp phát hiện, hiển thị xung đột giữa các mô hình, còn phương án xử lý vẫn do kỹ sư quyết định dựa trên đánh giá kỹ thuật và khả năng thi công thực tế.
Chủ đầu tư nên chuẩn bị rõ công năng sử dụng, định hướng vận hành, quy mô, ngân sách dự kiến và phương án kiến trúc nếu đã có, để đơn vị thiết kế MEP dễ đề xuất phương án phù hợp ngay từ đầu.
——————————————
