Clash Detection: Ngăn Chặn Xung Đột Từ Giai Đoạn Thiết Kế

Clash Detection giúp phát hiện các điểm va chạm giữa kiến trúc, kết cấu và MEP trên mô hình phối hợp, trước khi hồ sơ được phát hành ra công trường.

Khi model đặt đúng tọa độ và quy trình xử lý đủ rõ ràng, công tác này giúp giảm sửa đổi muộn, bảo vệ cao độ thông thủy và đưa hồ sơ thiết kế đến gần hơn với điều kiện thi công thực tế.

Clash Detection Là Gì Và Ngăn Xung Đột Từ Thiết Kế Ra Sao?

Clash Detection là quá trình sử dụng mô hình phối hợp để phát hiện các cấu kiện, hệ thống hoặc khoảng không kỹ thuật đang giao cắt nhau hoặc không đạt điều kiện bố trí, trước khi công trình bước vào thi công.

Trong quy trình BIM, đây là một hoạt động thuộc model coordination, tức phối hợp mô hình giữa các bộ môn, chứ không phải toàn bộ BIM. Cách làm này khác hẳn việc xoay mô hình 3D và soi bằng mắt.

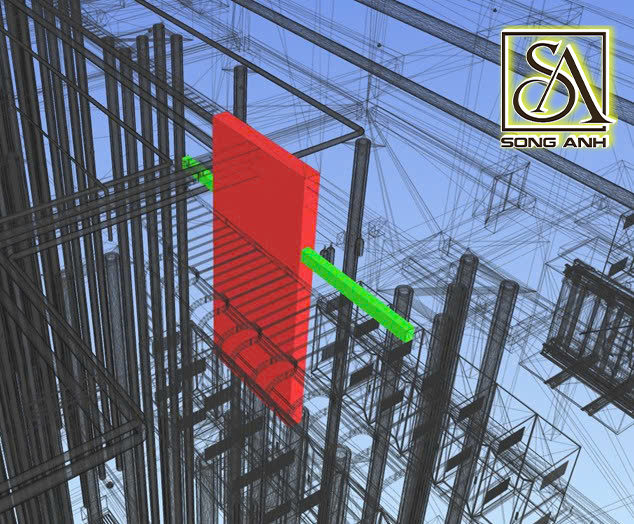

Model kiến trúc, kết cấu và MEP được đặt vào cùng một hệ tọa độ, sau đó các bộ kiểm tra chạy theo từng cặp bộ môn hoặc từng nhóm hệ thống, tìm cả giao cắt vật lý (hard clash) lẫn vi phạm khoảng hở tối thiểu (clearance). Kết quả trả về gồm mô hình tổng hợp, danh sách vấn đề và báo cáo va chạm.

Với chủ đầu tư, giá trị không nằm ở số cảnh báo phần mềm tạo ra. Giá trị nằm ở chỗ ba bộ môn không chỉ cùng nhìn thấy vấn đề trên một không gian phối hợp chung, mà còn đánh giá được mức độ ảnh hưởng và xử lý xong trước khi phát hành hồ sơ.

Một điểm va chạm nhỏ bị bỏ sót đến giai đoạn thi công có thể kéo theo điều chỉnh tuyến kỹ thuật, lỗ mở, cao độ trần và cả biện pháp thi công. Tuy nhiên, phần mềm chỉ phát hiện và hỗ trợ theo dõi, còn phương án xử lý thuộc về kỹ sư.

Sau mỗi lượt kiểm tra, đội ngũ phải xác định nguyên nhân, đánh giá ảnh hưởng rồi mới chọn hướng điều chỉnh. Không có nguyên tắc mặc định rằng MEP, kiến trúc hay kết cấu phải nhường nhau.

Mỗi phương án là một sự cân bằng giữa an toàn kết cấu, công năng hệ kỹ thuật, thông thủy kiến trúc và khả năng thi công.  Riêng những thay đổi chạm đến dầm, sàn, cột hoặc lỗ mở, bộ môn kết cấu phải tính toán và chấp thuận trước khi cập nhật vào model.

Đâu Là Những Xung Đột Kỹ Thuật Thường Gặp Trong Công Trình Cao Tầng?

Trong công trình cao tầng, các xung đột cần ưu tiên thường xuất hiện tại giao diện giữa MEP với kết cấu và giữa MEP với kiến trúc. Đây là hai nhóm chiếm phần lớn khối lượng phối hợp, vì hệ kỹ thuật luôn phải len qua không gian mà kết cấu và kiến trúc đã định hình.

Xung Đột Kỹ Thuật Giữa MEP Và Kết Cấu

Điển hình nhất là ống gió, đường ống hoặc máng cáp giao với dầm, tuyến kỹ thuật đi qua vị trí chưa bố trí lỗ mở, hoặc lỗ mở đã có nhưng kích thước không khớp với hệ thống đi qua.

Kinh nghiệm phối hợp trên các dự án cao tầng cho thấy va chạm tập trung ở dầm và lỗ mở, trong khi cột hiếm khi gây vướng, đây là quan sát từ thực tế dự án, không phải quy luật chung.

Điều đáng lưu ý là không có bên nào đương nhiên phải sửa. Dịch tuyến MEP có thể ảnh hưởng tổn thất áp, độ dốc thoát nước và không gian bảo trì; chạm vào cấu kiện chịu lực thì phải tính toán lại từ đầu. Phương án cuối luôn là kết quả thống nhất giữa các bộ môn.

Xung Đột Kỹ Thuật Giữa MEP Và Kiến Trúc

Nhóm thứ hai ít lộ rõ hơn nhưng ảnh hưởng trực tiếp đến trải nghiệm sử dụng: tuyến kỹ thuật làm hụt cao độ thông thủy, trần kỹ thuật thiếu không gian lắp đặt, shaft chưa đủ kích thước, thiết bị chiếm chỗ của không gian sử dụng và lối tiếp cận bảo trì.

Những vị trí chật như hành lang, trần căn hộ hay tầng hầm là nơi các bất tương thích này dễ dồn về nhất, và cũng là nhóm xung đột kỹ thuật gây rủi ro hụt thông thủy mà nhiều dự án chỉ nhận ra khi trần đã đóng.

Ở các công trình có hệ cơ điện dày đặc, phương án thiết kế cơ điện công trình cao tầng gần như quyết định phần không gian còn lại của trần kỹ thuật.

Chuỗi tác động của một điểm giao cắt bị bỏ qua khá thẳng: hồ sơ các bộ môn thiếu nhất quán, công trường phải dừng chờ quyết định hoặc đổi biện pháp thi công, tiến độ và chi phí cùng chịu ảnh hưởng. Mức thiệt hại lớn đến đâu lại phụ thuộc chủ yếu vào một biến số: thời điểm phát hiện.

Vì Sao Cần Ứng Dụng BIM - Clash Detection Để Phát Hiện Xung Đột Trước Khi Xuất Hồ Sơ?

Xung đột được phát hiện càng muộn thì phạm vi điều chỉnh càng lớn, vì một thay đổi kéo theo model, bản vẽ, khối lượng, phê duyệt và biện pháp thi công liên quan.

Sau khi hồ sơ đã phát hành, việc sửa một tuyến kỹ thuật không còn là chuyện riêng của bộ môn MEP: bản vẽ đã ký phải điều chỉnh, lỗ mở hoặc shaft phải xác nhận lại với kết cấu, khối lượng vật tư thay đổi theo, và trong nhiều trường hợp trần buộc phải hạ xuống để chứa hệ thống, đồng nghĩa không gian sử dụng thấp hơn dự kiến ban đầu.

>>> Tìm hiểu thêm: Xung Đột Kỹ Thuật Trong Thiết Kế Xây Dựng Là Gì?

Nói vậy không có nghĩa mọi cảnh báo đều nghiêm trọng. Một báo cáo va chạm thường gồm ba nhóm: cảnh báo giả hoặc ngoài phạm vi, các điểm cần theo dõi, và những vấn đề ảnh hưởng an toàn, công năng hoặc trình tự thi công cần ưu tiên xử lý. Phân loại đúng ba nhóm này quan trọng không kém việc phát hiện.

Ở góc nhìn đầu tư, chi phí cho công tác này không nên được xem như chi phí dựng model. Đó là chi phí để kiểm tra các quyết định thiết kế tại thời điểm mọi thay đổi còn rẻ, thay vì xử lý cùng vấn đề đó ngoài công trường với cái giá lớn hơn đáng kể. Muốn khoản chi đó thật sự sinh giá trị, việc kiểm tra phải được tổ chức thành một quy trình bài bản.

Quy Trình Clash Detection Hiệu Quả Sẽ Bao Gồm Những Bước Nào?

Một quy trình Clash Detection hiệu quả đi từ chuẩn hóa dữ liệu, tổng hợp model, chạy kiểm tra, phân loại vấn đề, phối hợp xử lý đến cập nhật và kiểm tra lại model nguồn. Sáu bước dưới đây là khung mà các dự án cao tầng phối hợp nghiêm túc đều đi qua:

• Bước 1: Xác định phạm vi và quy tắc kiểm tra. Chốt cặp bộ môn cần đối chiếu, hệ thống được ưu tiên, dung sai và khoảng hở áp dụng, trường hợp loại trừ; mỗi cặp đối tượng dùng bộ quy tắc riêng, không áp một thiết lập chung cho tất cả.
• Bước 2: Chuẩn hóa model trước khi kiểm tra. Các model dùng chung hệ tọa độ thực tế của công trình, thống nhất grid, level, đơn vị, phạm vi, phiên bản và mức độ chi tiết (LOD) theo mục đích sử dụng.

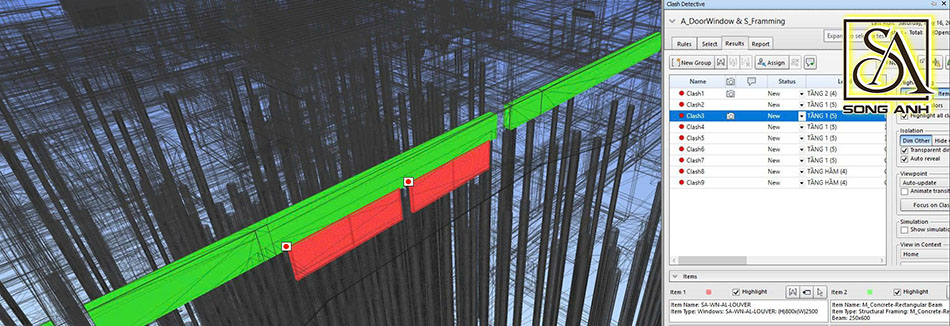

• Bước 3: Tổng hợp model kiến trúc – kết cấu – MEP. Revit thường đảm nhận việc tạo và quản lý model bộ môn, như cách các đội cơ điện vẫn ứng dụng Revit MEP trong quy trình BIM; Navisworks được dùng phổ biến để gộp model và chạy các bộ kiểm tra va chạm.
• Bước 4: Chạy kiểm tra và lọc kết quả. Loại cảnh báo trùng và ngoài phạm vi, gộp các điểm va chạm cùng nguyên nhân, rồi xếp ưu tiên theo ảnh hưởng đến an toàn, thông thủy, công năng và trình tự thi công.
• Bước 5: Giao trách nhiệm và phối hợp phương án. Mỗi vấn đề có mã nhận diện, vị trí, cặp đối tượng liên quan, hình ảnh minh họa, mức ưu tiên, người phụ trách, hạn xử lý và trạng thái; cuộc họp phối hợp phải chốt được phương án đủ rõ để cập nhật vào model nguồn.
• Bước 6: Cập nhật model, kiểm tra lại và đóng vấn đề. Bộ môn phụ trách sửa trên model nguồn (không sửa đè trên mô hình tổng hợp để che kết quả); model mới được gộp và chạy lại, vấn đề chỉ đóng khi kết quả đã xác nhận, hồ sơ 2D đồng bộ với model sau cùng.

Trong sáu bước trên, chuẩn hóa dữ liệu là bước quyết định độ tin cậy của cả quy trình: model lệch tọa độ hoặc sai level khiến mọi cảnh báo phía sau không còn phản ánh đúng không gian công trình.

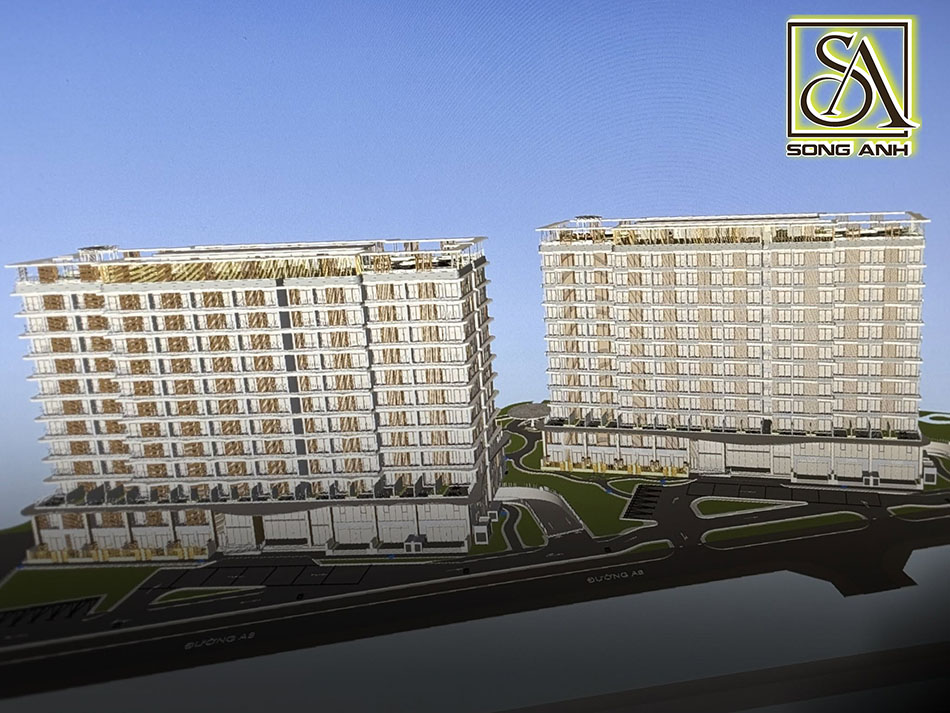

Trong thực tế triển khai, Building Information Modelling (BIM) là quy trình tổ chức thông tin và phối hợp, không phải tên một phần mềm, nên bộ công cụ cụ thể có thể thay đổi theo dự án.

Phát hiện, ghi nhận, thống nhất phương án, cập nhật model, kiểm tra lại và đóng vấn đề là sáu trạng thái khác nhau; một báo cáo dừng ở trạng thái đầu tiên gần như chưa tạo ra giá trị. Đây là ranh giới giữa đơn vị chạy phần mềm để có báo cáo và đơn vị dùng Clash Detection như một công cụ kiểm soát chất lượng hồ sơ.

Tại Song Anh, vấn đề phát hiện trên model được theo dõi đến khi phương án đã phản ánh vào model nguồn và bộ hồ sơ gửi ra công trường, thay vì dừng ở một danh sách cảnh báo. Quy trình là thứ chủ đầu tư khó nhìn từ bên ngoài, nhưng chất lượng của nó lại kiểm tra được bằng những câu hỏi khá cụ thể.

Để Clash Detection Hiệu Quả - Chủ Đầu Tư Cần Một Đầu Mối Thiết Kế Có Khả Năng Phối Hợp Tổng Thể

Clash Detection sẽ phát huy giá trị cao nhất khi kiến trúc, kết cấu và MEP được phối hợp bởi một đầu mối có đủ năng lực kỹ thuật và quyền điều phối quyết định thiết kế.

Trong trường hợp ba bộ môn thiết kế thuộc ba đơn vị độc lập, mỗi vòng xử lý xung đột là một vòng trao đổi công văn, khi cùng làm việc trên một hệ dữ liệu thống nhất từ đầu, vấn đề được phát hiện, thống nhất và phản ánh vào hồ sơ trong cùng một quy trình.

>>> Xem thêm: Tổng Thầu Thiết Kế Đóng Vai Trò Gì Trong Dự Án Cao Tầng?

Đó cũng là cách Song Anh triển khai thiết kế công trình cao tầng nơi các bộ môn thiết kế kiến trúc – kết cấu – MEP cùng làm việc trên một hệ dữ liêu theo quy trình triển khai BIM tổng thể trong dự án cao tầng, va chạm được kiểm tra và theo dõi đến khi đóng.

Mục tiêu cuối cùng không phải một mô hình chỉ đáp ứng yêu cầu thẩm mỹ, không xuất hiện cảnh báo về hình thức, mà là bộ hồ sơ thi công được, ít sửa đổi muộn và giúp chủ đầu tư kiểm soát rủi ro tốt hơn.

Với những dự án cao tầng cần kiểm soát đồng thời cả ba bộ môn, chủ đầu tư nên nhìn vào quy trình phối hợp ngay từ khi lựa chọn đơn vị thiết kế. Một quy trình Clash Detection rõ ràng sẽ cho biết đơn vị đó chỉ dựng mô hình, hay thực sự đưa được các bộ môn đến một phương án có thể thi công.

FAQ - Câu Hỏi Thường Gặp Về Clash Detection Trong Dự Án Cao Tầng

Clash Detection Có Loại Bỏ Hoàn Toàn Phát Sinh Ngoài Công Trường Không?

Không. Công tác này giảm các xung đột nhận diện được từ dữ liệu model, nhưng hiện trường vẫn còn sai số thi công, thay đổi vật tư, biện pháp thi công và điều kiện thực tế mà mô hình không thể hiện hết. Giá trị đúng của công tác này là thu hẹp rủi ro về nhóm khó lường nhất, không phải một lời hứa không phát sinh.

Dùng Revit Có Đồng Nghĩa Đã Thực Hiện Clash Detection Không?

Không. Revit là công cụ dựng và quản lý model bộ môn. Clash Detection đòi hỏi thêm phạm vi kiểm tra, bộ quy tắc, mô hình tổng hợp, quy trình theo dõi vấn đề và người chịu trách nhiệm xử lý. Một dự án có thể dùng Revit, Navisworks hoặc công cụ khác tùy workflow, nhưng thiếu các thành phần trên thì mới chỉ dừng ở dựng hình.

Nên Bắt Đầu Clash Detection Ở Giai Đoạn Nào?

Nên bắt đầu khi model các bộ môn đã có đủ dữ liệu để phối hợp. Với dự án cao tầng, công tác này thường được thực hiện từ giai đoạn thiết kế cơ sở và lặp lại theo các mốc phát triển hồ sơ. Chờ đến sát thi công mới chạy một lần khiến phương án xử lý bị bó hẹp, vì nhiều quyết định thiết kế khi đó đã khóa.

Ai Quyết Định Phương Án Xử Lý Khi Phát Hiện Clash?

Các chủ trì bộ môn liên quan cùng đánh giá và thống nhất, dựa trên an toàn kết cấu, yêu cầu kỹ thuật MEP, không gian kiến trúc và khả năng thi công. BIM coordinator hỗ trợ điều phối, ghi nhận và truy vết vấn đề, nhưng không thay thế trách nhiệm chuyên môn của từng bộ môn.

——————————————
