Hiện nay vẫn còn nhiều quan điểm cho rằng Revit là một dạng “CAD 3D”. Nhưng khi dự án bước vào giai đoạn phối hợp hồ sơ, kiểm soát xung đột và xử lý thay đổi, khác biệt giữa hai cách làm mới bộc lộ rõ. Đặc biệt với dự án cao tầng, đó không chỉ là khác biệt về công cụ, mà là khác biệt về cách kiểm soát rủi ro thiết kế.
Ở giai đoạn phác thảo ban đầu, ứng dụng CAD thường nhanh hơn. Thao tác quen thuộc, linh hoạt, giúp người dùng lâu năm có thể ra bản vẽ rất nhanh.
Nhưng khi dự án bước vào thiết kế kỹ thuật khi kiến trúc, kết cấu và MEP phải phối hợp trên cùng một công trình sự rời rạc của CAD bắt đầu gây chi phí thật. Một tòa nhà cao tầng điển hình có thể có hàng chục tầng lặp lại, hàng trăm lỗ mở, hệ thống MEP chạy qua mọi tầng kỹ thuật.
Nói cách khác, CAD mạnh ở thao tác bản vẽ. Công nghệ Revit mang lại hiệu quả tốt hơn khi dự án cần quản lý mối liên hệ giữa dữ liệu, cấu kiện và hồ sơ triển khai.
Giá trị thật của Revit không nằm ở việc dựng mô hình đẹp hơn, mà ở chỗ giúp hồ sơ rõ ràng hơn, khả năng combine tốt hơn giữa các bộ môn và hạn chế phát sinh xung đột kỹ thuật khi triển khai thực tế.
Nếu nhìn từ góc độ triển khai thực tế, khác biệt giữa Revit và CAD thường nằm ở 4 điểm chính.
Trong Revit, cấu kiện không chỉ là nét vẽ. Mỗi dầm, sàn, tường, cửa, ống hay thiết bị đều có thông tin rõ ràng hơn về hình học, cao độ, kích thước và các dữ liệu liên quan.
Trong khi đó, với CAD, bản vẽ thường phụ thuộc nhiều vào cách người triển khai thể hiện thủ công trên từng view riêng lẻ. Khi một thay đổi xảy ra, nguy cơ lệch dữ liệu giữa các bản vẽ là điều dễ gặp hơn.
Với công trình cao tầng, việc nhìn mặt bằng 2D nhiều khi chưa đủ để thấy các xung đột thật sự giữa dầm, ống, trần kỹ thuật, lỗ mở hay không gian lắp đặt thiết bị.
Mô hình Revit giúp đội ngũ nhìn bài toán theo không gian 3 chiều. Điều này đặc biệt có ích khi cần kiểm soát thông thủy, cao độ và các vị trí kỹ thuật quan trọng.

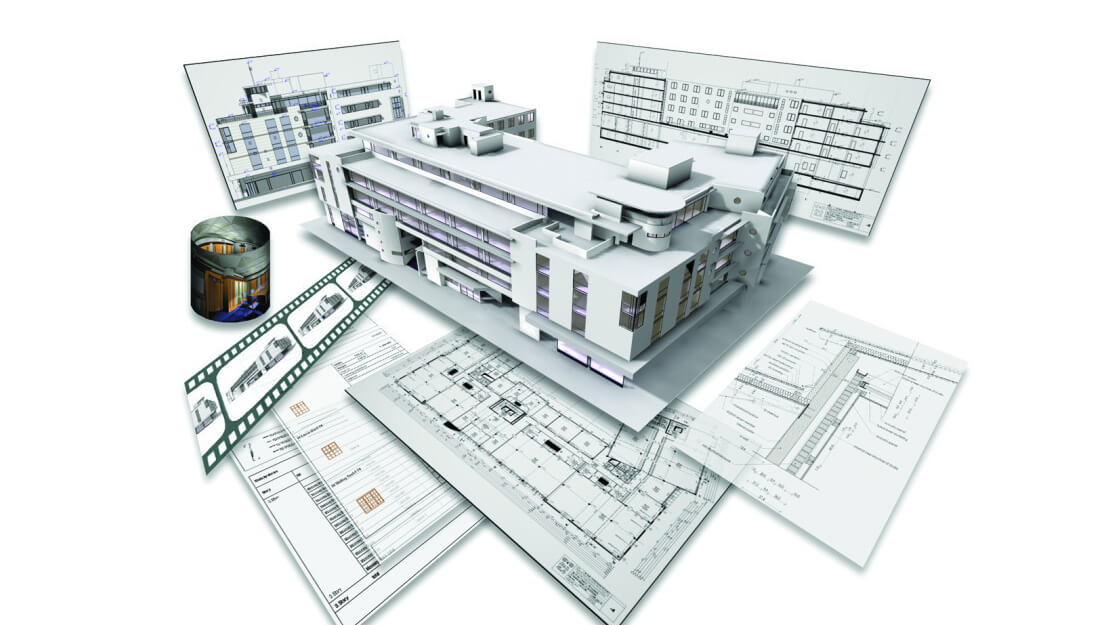

Đây là điểm rất thực tế. Khi một cấu kiện bị đổi kích thước hoặc thay vị trí, hồ sơ 2D và 3D trong Revit có khả năng cập nhật liên quan tốt hơn cách làm truyền thống.
CAD vẫn có thể xử lý nhanh ở bước đầu, nhưng càng về sau, khi số lượng view và chi tiết tăng lên, việc kiểm soát thay đổi sẽ tốn công hơn và dễ sót hơn.
Với các công trình cần combine nhiều bộ môn, hồ sơ xuất từ model Revit thường dễ quản lý hơn vì dữ liệu đi từ mô hình ra bản vẽ, thay vì xử lý rời rạc từng lớp thông tin.
Giá trị lớn nhất của Revit không nằm ở việc “vẽ đẹp hơn”, mà nằm ở khả năng hỗ trợ quá trình phối hợp giữa các bộ môn.
Trong công trình cao tầng, các xung đột phổ biến nhất thường không đến từ một bộ môn đứng riêng. Chúng xuất hiện ở vùng giao nhau giữa kiến trúc, kết cấu và MEP. Ví dụ:
Đây là những vấn đề CAD khó nhìn ra sớm nếu mỗi bộ môn làm theo bộ bản vẽ riêng. Revit giúp phối hợp mô hình 3 bộ môn trên cùng hệ dữ liệu tốt hơn, còn Navisworks được dùng thêm ở các giai đoạn kiểm tra model để clash detection rõ hơn.
CAD vẫn những thế mạnh riêng ở thao tác bản vẽ và tốc độ khởi đầu. Nhưng khi dự án bước sang giai đoạn cần phối hợp dữ liệu, kiểm soát thay đổi và giảm xung đột kỹ thuật, Revit cho thấy lợi thế rõ rệt hơn.
Khi những xung đột kỹ thuật được phát hiện bằng mô hình BIM - Revit, các bộ môn có thể xử lý ngay từ giai đoạn thiết kế thay vì để nhà thầu ngoài công trường mới phát hiện rồi phải đổi tuyến, đổi thiết bị hoặc gia cường phát sinh.
>>> Xem thêm:Công Nghệ Revit: Bí Quyết Giải Quyết Xung Đột Công Trình
Ở các dự án cao tầng, có một số vùng đặc biệt nhạy cảm:
Đây là nơi MEP thường dày đặc. Nếu không combine sớm, nguy cơ hụt thông thủy hoặc trần bị hạ thấp hơn kỳ vọng là rất lớn.
Các vị trí này liên quan trực tiếp đến cao độ, hệ thống ống, thông gió, PCCC và thiết bị có yêu cầu không gian lắp đặt rõ ràng. Sai ở đây thường kéo theo chi phí chỉnh sửa cao.
Nếu không được kiểm soát từ đầu, việc xuyên dầm, xuyên sàn hoặc thay đổi hộp kỹ thuật về sau có thể ảnh hưởng cả kết cấu lẫn MEP.
Với mô hình 3D phối hợp sớm, Revit hỗ trợ kiểm soát các điểm này trực quan hơn nhiều so với cách nhìn thuần 2D.
Không phải cứ dựng model là giá trị tự sinh ra. Revit hoàn toàn có thể phát huy tối đa công năng khi dự án có những đặc điểm sau:
Với chủ đầu tư, giá trị lớn nhất không chỉ là tốc độ. Thực tế, ở bước đầu CAD có thể nhanh hơn vì thao tác quen tay. Nhưng từ giai đoạn phối hợp trở đi, Revit thường cho lợi thế rõ hơn về trực quan, độ chính xác, kiểm soát thay đổi và khả năng hạn chế phát sinh.
Tại Song Anh, Revit không chỉ là công cụ dựng mô hình mà là nền tảng để phối hợp kiến trúc, kết cấu và MEP trên cùng hệ dữ liệu, qua đó kiểm soát xung đột sớm và phát triển hồ sơ đồng bộ hơn.
Thay vì để kiến trúc, kết cấu và MEP phát triển rời rạc, Song Anh phối hợp các bộ môn trên cùng hệ dữ liệu ngay từ sớm. Nhờ đó, nhiều vấn đề như lỗ mở, cao độ, thông thủy, trần kỹ thuật hay các vị trí kỹ thuật quan trọng được kiểm soát tốt hơn trước khi hồ sơ đi sâu.
Tổng Thầu Thiết Kế Song Anh kết hợp đồng thời các công cụ như Navisworks để rà soát model, dùng checklist kỹ thuật và quy định LOD theo từng giai đoạn nhằm giữ chất lượng dữ liệu ổn định hơn trong suốt quá trình triển khai.
Khi mô hình được dựng đúng cách và kiểm soát tốt ngay từ đầu, dữ liệu còn có thể hỗ trợ combine, xuất IFC, phối hợp hồ sơ và bóc tách phần lớn khối lượng phục vụ dự toán.
Sau cùng, giá trị thật không nằm ở phần mềm đơn lẻ mà ở năng lực con người. Revit có thể giúp các bộ môn phát hiện những vấn đề sớm hơn, nhưng chính đội ngũ phối hợp combine 3 bộ môn mới là yếu tố quyết định hồ sơ có đủ chặt chẽ để triển khai trong thực tế hay không.
——————————————
