Phần Mềm ETABS Là Gì? Từ Tính Toán Đến Phương Án Kết Cấu

Ngày nay, phần mềm ETABS thường được nhắc đến như công cụ tính toán kết cấu, nhưng điều chủ đầu tư cần quan tâm hơn là nó tác động ra sao đến phương án thiết kế thực tế. Trong công trình cao tầng, kết quả từ ETABS không dừng ở phân tích tải trọng, mà còn ảnh hưởng trực tiếp đến khả năng phối hợp, tối ưu và thi công ngoài công trường.

Phần Mềm ETABS Là Gì?

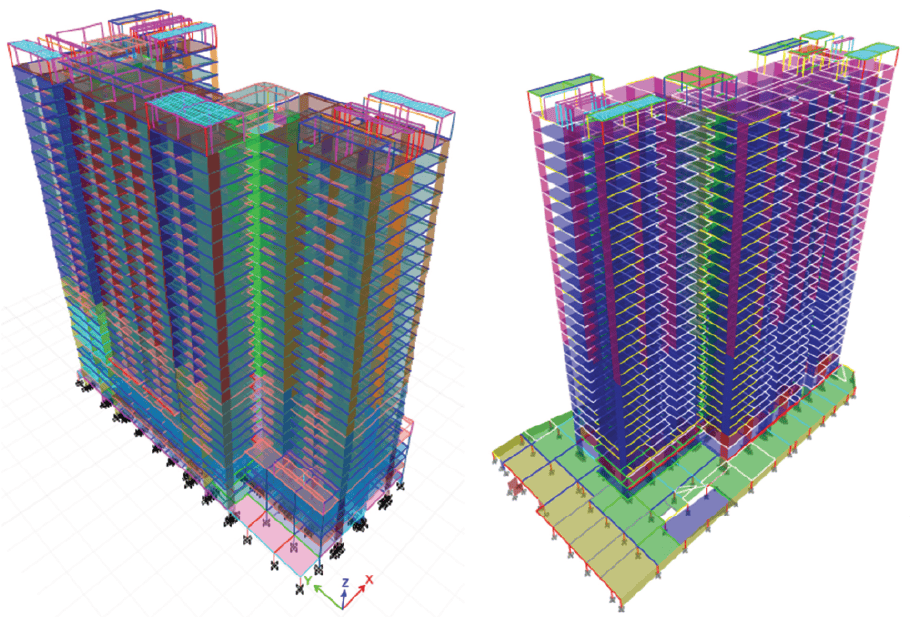

Phần mềm ETABS là công cụ hỗ trợ quá trình phân tích và thiết kế kết cấu công trình, được sử dụng rộng rãi trong các dự án nhà nhiều tầng, cao tầng và công trình có hệ chịu lực phức tạp.

Hiểu đơn giản, phần mềm ETABS là công cụ phục vụ cho việc phân tích và tính toán kết cấu công trình. Tại Song Anh, ETABS được xem là phần mềm cơ bản trong thiết kế kết cấu, dùng để tính tải trọng chịu lực và hỗ trợ xây dựng mô hình tính toán cho công trình.

Về bản chất, đây là công cụ tính toán tải trọng chịu lực giúp kỹ sư kết cấu mô phỏng ứng xử của công trình dưới các tác động khác nhau trước khi bất kỳ cọc bê tông nào được đổ xuống.

Tuy nhiên, gọi ETABS là "phần mềm thiết kế kết cấu" theo nghĩa tuyệt đối là chưa đủ chính xác. Đây là một công cụ tính toán trong một quy trình lớn hơn và hiểu đúng vai trò đó mới là điều quan trọng, đặc biệt với chủ đầu tư khi lựa chọn đơn vị tư vấn thiết kế.

ETABS Được Dùng Ở Đâu Trong Quy Trình Thiết Kế Kết Cấu?

Trong quy trình thiết kế kết cấu nhà cao tầng, ETABS thường nằm ở giai đoạn mô hình tính toán. Đây là bước giúp đội ngũ kết cấu kiểm tra khả năng làm việc của công trình trước khi hoàn thiện phương án cấu kiện và đưa dữ liệu sang mô hình BIM kết cấu.

Vai trò chính của ETABS thường đi qua các bước:

• Dựng mô hình phân tích
• Khai báo tải trọng
• Phân tích nội lực
• Kiểm tra ổn định công trình

Sau bước này, kỹ sư không dừng lại ở việc “xem phần mềm chạy ra gì”, mà tiếp tục đọc kết quả, đánh giá tiết diện, tối ưu cấu kiện, rồi mới đưa các thông số quan trọng lên Revit để dựng mô hình kết cấu 3D và phối hợp với các bộ môn khác.

Đây cũng là lý do trong thực tế, ETABS và Revit không tách rời nhau. ETABS phục vụ mô hình tính toán kết cấu, còn Revit phục vụ mô hình BIM kết cấu và triển khai hồ sơ.

Dữ Liệu Đầu Vào Nào Quyết Định Độ Tin Cậy Của Mô Hình ETABS?

Một mô hình ETABS chính xác không bắt đầu từ phần mềm — nó bắt đầu từ chất lượng dữ liệu đầu vào. Nếu thông tin khai báo không chuẩn, kết quả tính toán dù ra con số chính xác đến mấy cũng không phản ánh đúng thực tế công trình.

Các dữ liệu đầu vào cốt lõi bao gồm:

• Bản vẽ kiến trúc: xác định hình học không gian, vị trí cột, vách, lỗ mở
• Hệ lưới trục và cao độ (grid/level): nền tảng để dựng mô hình phân tích đúng
• Thông số vật liệu: cấp độ bền bê tông, cốt thép, các tính chất cơ lý
• Tải trọng: tĩnh tải, hoạt tải theo công năng, tải gió và động đất theo tiêu chuẩn
• Địa chất và tiêu chuẩn áp dụng: ảnh hưởng trực tiếp đến hệ số tính toán nền móng và phổ phản ứng địa chấn

Trong thiết kế công trình cao tầng, chỉ cần lệch ở hệ lưới, cao độ hoặc giả định tải trọng, phương án kết cấu phía sau có thể bị ảnh hưởng theo chuỗi.

Chủ đầu tư không nhất thiết phải đi sâu vào kỹ thuật mô hình, nhưng nên hiểu một nguyên tắc rất thực tế: đầu vào không chuẩn thì đầu ra khó đáng tin.

ETABS Khác Gì Với SAFE Trong Thiết Kế Kết Cấu?

Một nhầm lẫn khá phổ biến là xem ETABS và SAFE như hai phần mềm ngang hàng cho cùng một việc. Thực tế không phải vậy. Theo cách triển khai tại Song Anh, ETABS là công cụ phân tích không gian, còn SAFE thiên về các bài toán phân tích phẳng như sàn và móng.

Vì thế, hai công cụ này không “đối đầu” nhau, mà bổ trợ nhau trong các bài toán khác nhau trong quá trình triển khai:

• ETABS dùng để phân tích tổng thể kết cấu công trình
• SAFE được dùng nhiều hơn cho bài toán cọc, móng, sàn
• Với móng cọc, SAFE thường là công cụ chính để mô hình
• ETABS được dùng để kiểm tra và liên kết số liệu khi cần

Khi bài toán đi sâu hơn sang địa kỹ thuật, hố đào sâu hoặc biện pháp thi công, lúc đó có thể phải dùng thêm phần mềm chuyên dụng như Plaxis để tăng độ tin cậy.

Điều này cho thấy tư duy đúng trong thiết kế không phải là “có một phần mềm làm hết”, mà là dùng đúng công cụ cho đúng loại bài toán.

Từ Kết Quả ETABS Đến Phương Án Kết Cấu Thực Tế

Đây là phần quan trọng nhất khi nói về tính toán kết cấu nhà cao tầng. Kết quả từ ETABS không có giá trị nếu chỉ dừng ở bảng số liệu. Giá trị thực nằm ở việc kỹ sư đọc những con số đó như thế nào và chuyển chúng thành phương án kết cấu hợp lý ra sao.

Trong quá trình đó, đội ngũ kết cấu thường phải quan tâm đến nhiều yếu tố:

• Tải trọng đứng
• Tải trọng gió động đất
• Phản lực đầu cọc
• Độ lún
• Kiểm tra chọc thủng
• Kiểm tra võng theo tiêu chuẩn

Với sàn và các cấu kiện liên quan, các yếu tố như mesh, refine quanh cột hoặc lỗ mở, liên kết với dầm và vách đều ảnh hưởng tới chất lượng phân tích. Nếu các vùng nhạy không được kiểm soát tốt, kết quả nội lực có thể thiếu độ tin cậy để dùng cho bước thiết kế tiếp theo.

Tại Song Anh, các bộ môn không phụ thuộc vào thiết kế tự động trong ETABS hay SAFE. Phần mềm chỉ hỗ trợ tính toán còn việc kiểm soát theo tiêu chuẩn vẫn cần các file tính riêng và kinh nghiệm của kỹ sư.

Vì Sao Chỉ Biết Dùng ETABS Là Chưa Đủ?

Một công trình cao tầng không chỉ có kết cấu. Khi bước ra ngoài bài toán tính toán, dự án lập tức liên quan đến kiến trúc, MEP, hạ tầng, cao độ, thông thủy, lỗ mở, trần kỹ thuật và khả năng thi công thực tế.

Nếu thiếu phối hợp đa bộ môn, công trình vẫn có thể phát sinh xung đột lớn dù bài toán kết cấu riêng lẻ đã được tính đúng. Những xung đột thường gặp như:

• Ống kỹ thuật vướng dầm, cột hoặc trần
• Cao độ thông thủy không đạt như kỳ vọng
• Lỗ mở hoặc shaft chốt quá muộn
• Phương án cấu kiện không được phối hợp sớm với kiến trúc và MEP

Đó là lý do chỉ biết dùng ETABS là chưa đủ. Thiết kế chuyên nghiệp đòi hỏi năng lực phối hợp trên cùng hệ dữ liệu, đọc trước xung đột và xử lý chúng từ giai đoạn thiết kế, thay vì đợi ra công trường rồi mới sửa.

>>> Xem thêm:Xung Đột Kỹ Thuật Trong Thiết Kế Xây Dựng Là Gì?

Song Anh Ứng Dụng ETABS Như Thế Nào Trong Hệ Sinh Thái BIM – Revit?

Trong quá trình thiết kế dự án cao tầng tại Song Anh, ETABS không đứng riêng lẻ. Công cụ này nằm trong chuỗi làm việc có liên kết giữa kết cấu, BIM và phối hợp đa bộ môn.

Quy trình triển khai thường đi theo mạch sau:

• Tiếp nhận thông tin đầu vào
• Đề xuất phương án kết cấu

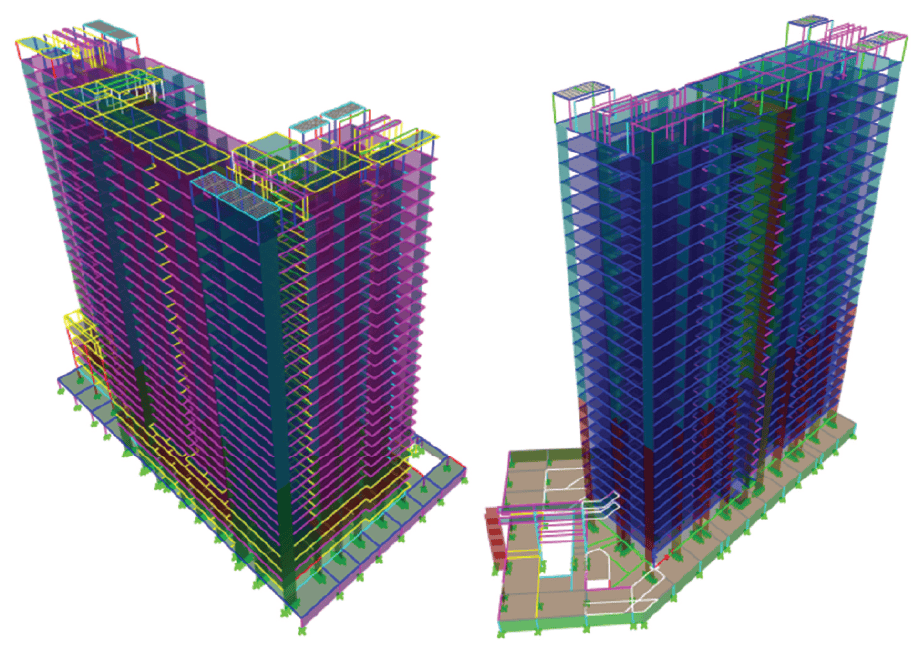

• Dựng mô hình tính toán ETABS
• Thiết kế và tối ưu cấu kiện
• Dựng mô hình BIM kết cấu bằng Revit
• Phối hợp kiến trúc – MEP – hạ tầng
• Triển khai hồ sơ bản vẽ thi công
• Kiểm tra và bàn giao

Quan trọng hơn, trong vai trò tổng thầu thiết kế - công ty Song Anh là không chỉ dừng ở việc tính đúng kết cấu. Mà Song Anh đặt bài toán kết cấu trong mối liên hệ với kiến trúc và MEP trên cùng môi trường dữ liệu, từ đó kiểm soát tốt hơn các yếu tố dễ phát sinh như cao độ, thông thủy, lỗ mở và trần kỹ thuật.

Đây cũng là giá trị rõ ràng mà việc ứng dụng mô hình BIM kết cấu và ETABS và Revit mang lại khi được triển khai đúng cách.

Năng Lực Triển Khai Thiết Kế Từ Song Anh

Tổng thầu thiết kế Song Anh hoạt động theo mô hình phối hợp ba bộ môn — kiến trúc, kết cấu và MEP — trên cùng một hệ dữ liệu BIM.

Song Anh phù hợp với nhóm dự án cần một đơn vị nhìn công trình theo tổng thể, thay vì xử lý rời rạc từng phần. Thế mạnh nằm ở chỗ kết hợp hợp lý ETABS, SAFE, Revit trong một quy trình có kiểm soát, đồng thời phối hợp chặt giữa kiến trúc, kết cấu, MEP và hạ tầng.

Với các công trình nhà cao tầng, đây là cách tiếp cận giúp giảm xung đột trước khi ra công trường một cách thực chất, không chỉ trên lý thuyết. Cao độ thông thủy, vị trí lỗ mở, không gian trần kỹ thuật — tất cả đều được kiểm soát trong mô hình trước khi bất kỳ hạng mục nào được triển khai thi công.

Chúng tôi luôn đảm bảo các giải pháp kết cấu có khả năng thi công được trong thực tế, đồng thời luôn đồng hành cùng chủ đầu tư từ giai đoạn bản vẽ sơ khai cho đến khi có bộ hồ sơ thiết kế hoàn chỉnh.

——————————————
