HVAC là viết tắt của Heating, Ventilation and Air Conditioning, tức hệ thống lo việc sưởi, thông gió và điều hòa không khí cho một không gian. Đây là một hệ kiểm soát nhiệt độ, độ ẩm và chất lượng không khí, chứ không đơn thuần là một chiếc máy lạnh. Điều hòa không khí chỉ là một trong ba chức năng của nó, và chính cách ba phần này phối hợp mới quyết định một tòa nhà có dễ chịu, sạch khí và tiết kiệm chi phí vận hành hay không.
HVAC là hệ thống đảm nhận đồng thời ba chức năng:
Điểm khác biệt nằm ở phạm vi hoạt động. Điều hòa không khí chủ yếu xử lý nhiệt độ và độ ẩm trong phòng, còn HVAC kiểm soát toàn bộ môi trường không khí của công trình, bao gồm thông gió, trao đổi khí, lọc không khí, cấp nhiệt và làm mát.

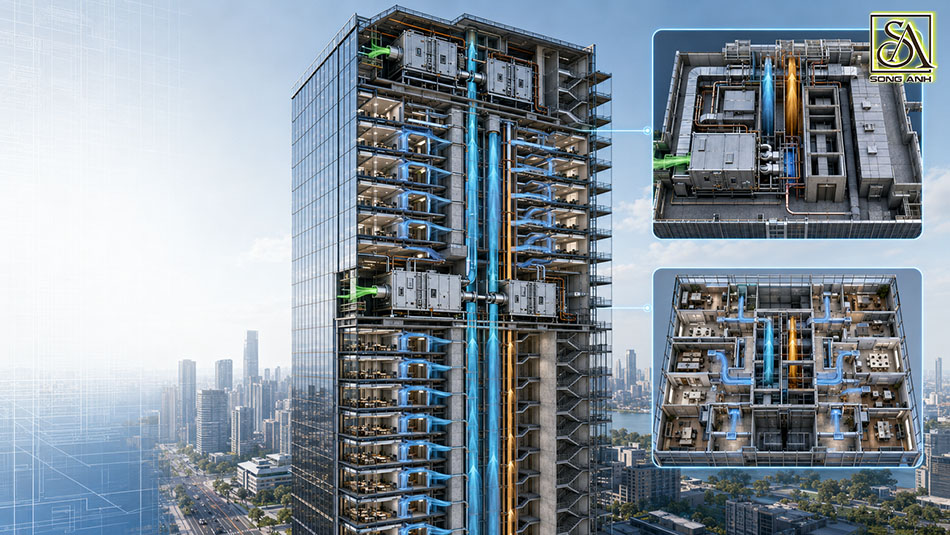

Vì vậy, một máy điều hòa treo tường có thể làm mát căn phòng nhưng chưa phải là một hệ thống HVAC hoàn chỉnh. Trong tòa nhà cao tầng, HVAC phải được thiết kế như một hệ thống đồng bộ để bảo đảm không khí lưu thông đúng hướng, duy trì chất lượng không khí trong nhà và đáp ứng yêu cầu vận hành của từng khu vực.
Một hệ thống HVAC thường được tạo thành từ 3 nhóm chức năng chính:
Có một điểm nên nói trước: không phải hệ HVAC nào cũng có đủ mọi thành phần kể dưới đây, vì cấu hình phụ thuộc vào loại hệ và quy mô công trình.
Nhóm này tạo ra nguồn nóng hoặc lạnh cho cả hệ. Chiller là máy làm lạnh nước, cấp nước lạnh cho các thiết bị phía sau. Heat pump là bơm nhiệt có thể đảo chiều để vừa làm lạnh vừa sưởi. Bên trong những thiết bị này là một chu trình môi chất lạnh gồm máy nén, dàn ngưng và dàn bay hơi, luân chuyển để thu rồi nhả nhiệt. Riêng nồi hơi (boiler) chỉ xuất hiện khi công trình có nhu cầu sưởi, điều ít gặp với khí hậu nóng ẩm ở Việt Nam.

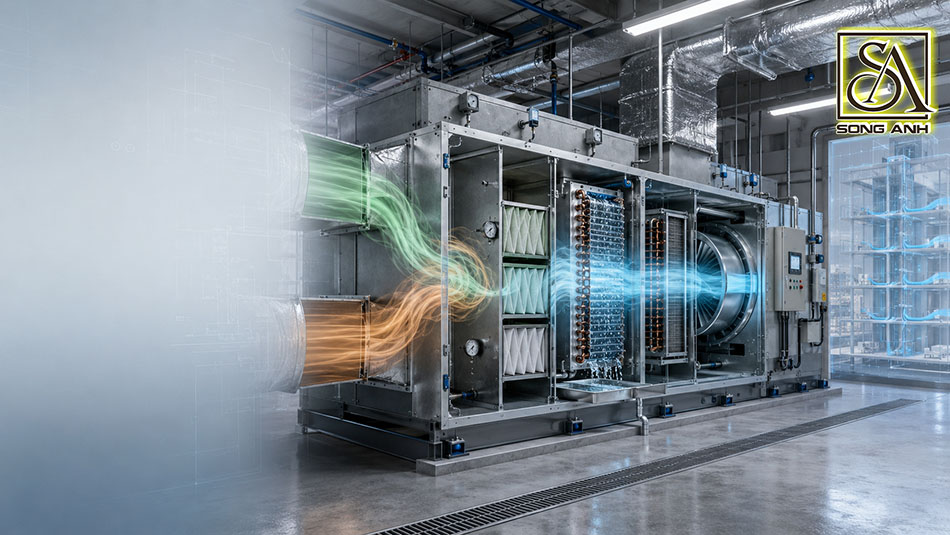

Nhóm này nhận nguồn lạnh hoặc nóng, rồi biến nó thành luồng khí đưa tới người dùng. AHU (Air Handling Unit) là khối xử lý không khí cỡ lớn, bên trong gồm quạt, bộ lọc, cuộn trao đổi nhiệt và đôi khi cả bộ tạo ẩm, cấp khí qua hệ ống gió cho cả một khu hay một tầng. FCU (Fan Coil Unit) là dàn trao đổi nhiệt nhỏ gọn hơn, thường phục vụ một phòng hoặc một khu nhỏ.
Cần hiểu rõ: AHU và FCU không tự sinh ra lạnh, mà nhận nước lạnh từ chiller hoặc môi chất lạnh từ hệ VRF/VRV. Đi cùng chúng là quạt cấp, quạt hút, bộ lọc, ống gió, van gió, cùng các miệng gió cấp và miệng hồi phân bố trong không gian.
Nhóm cuối kết nối và điều phối toàn hệ. Tùy cấu hình, hệ có thể gồm ống nước lạnh, ống dẫn môi chất, bơm và tháp giải nhiệt để vận chuyển và thải nhiệt. Phần điều khiển gồm thermostat, các cảm biến nhiệt độ và độ ẩm, tủ điều khiển, và ở công trình lớn là hệ quản lý tòa nhà BMS. Chính lớp điều khiển này giúp cả hệ chạy theo nhu cầu thực, thay vì nóng lạnh tùy tiện. Khi đã thấy đủ các bộ phận, câu hỏi tự nhiên là chúng phối hợp với nhau ra sao.
Hệ thống HVAC vận hành như một vòng lặp có phản hồi. Nó đọc điều kiện trong và ngoài nhà, tạo nhiệt hoặc lạnh, xử lý không khí, phân phối tới khu sử dụng, hồi hoặc thải khí, rồi tự điều chỉnh thiết bị dựa trên dữ liệu cảm biến. Đây là quá trình lặp đi lặp lại để giữ môi trường ở mức mong muốn.
Cụ thể, chuỗi vận hành khá dễ hình dung:
Bốn dòng khí đó, tươi, cấp, hồi và thải, đóng vai trò khác nhau và không thể dùng lẫn. Nắm được dòng chảy này là đủ để hiểu cách một hệ HVAC làm việc, mà không cần đi sâu vào các phương trình nhiệt động lực học. Cùng một nguyên lý, nhưng khi triển khai thành thiết bị thực tế, hệ thống lại chia thành nhiều loại khác nhau.
Thiết kế hệ thống HVAC để mang lại sự tối ưu còn cần phụ thuộc vào quy mô công trình, yêu cầu phân vùng, không gian kỹ thuật sẵn có, mô hình vận hành và ngân sách đầu tư. Không có loại nào tốt cho mọi dự án, nên chọn hệ luôn là một bài toán cân nhắc. Dưới đây là bảng so sánh tóm tắt các loại hệ thống HVAC phổ biến hiện có:
| Loại hệ | Phạm vi phù hợp | Đặc điểm chính | Lưu ý khi chọn |
|---|---|---|---|
| Split / Multi-split | Phòng, căn hộ nhỏ | Cục bộ, một dàn nóng nối một hoặc nhiều dàn lạnh | Đơn giản, khó phân vùng ở quy mô lớn |
| VRV / VRF | Văn phòng, khách sạn, công trình vừa và lớn | Điều chỉnh lưu lượng môi chất, nhiều dàn lạnh điều khiển độc lập | Linh hoạt phân vùng, cần tính chiều dài ống và chênh cao |
| Packaged | Công trình vừa, nhà xưởng | Cụm thiết bị tích hợp trọn gói | Lắp đặt nhanh, ít linh hoạt phân vùng |
| Chilled-water (Chiller + AHU/FCU) | Công trình lớn: TTTM, bệnh viện, cao tầng | Dùng nước lạnh, công suất lớn | Cần phòng máy và vốn đầu tư lớn, tối ưu ở quy mô lớn |
Một chú thích nhỏ về tên gọi để tránh nhầm: VRV là cách hãng Daikin gọi (Variable Refrigerant Volume), còn VRF (Variable Refrigerant Flow) là tên chung mà các hãng khác dùng. Cả hai cùng một công nghệ điều chỉnh lưu lượng môi chất lạnh.
Ứng dụng của từng loại gắn chặt với ưu tiên của loại hình công trình, chứ không chỉ là chuyện to nhỏ. Căn hộ và chung cư cần tiện nghi cho từng căn và kiểm soát theo khu. Khách sạn, văn phòng đề cao phân vùng và giờ vận hành linh hoạt. Trung tâm thương mại cần công suất lớn và đều. Bệnh viện đặt nặng kiểm soát áp suất, chất lượng không khí và ngăn lây nhiễm. Nhà xưởng hay phòng sạch quan tâm số lần trao đổi khí và độ sạch. Trường học lại nhạy với giờ cao điểm và chi phí vận hành. Chọn đúng loại hệ mới là một nửa câu chuyện, nửa còn lại nằm ở cách thiết kế và đặt hệ thống vào công trình.
Một phương án thiết kế HVAC hiệu quả phải kiểm soát cùng lúc nhiều ràng buộc: phụ tải nhiệt, chất lượng không khí, không gian kỹ thuật, khả năng bảo trì, chi phí đầu tư và chi phí vận hành. Bỏ quên một yếu tố thường khiến những yếu tố còn lại phải trả giá. Mỗi nhóm yêu cầu này còn có khung tiêu chuẩn, quy chuẩn riêng để căn cứ, một chủ đề đủ rộng để bàn riêng trong bài về tiêu chuẩn thiết kế hệ thống HVAC.
>>> Tìm hiểu thêm: Tiêu Chuẩn Thiết Kế Hệ Thống HVAC Cho Nhà Cao Tầng
Một phương án tốt luôn bắt đầu từ đặc thù công trình, không phải từ một mẫu có sẵn. Yêu cầu kỹ thuật, mục tiêu của chủ đầu tư, loại hình và quy mô dự án, suất đầu tư cùng mô hình vận hành đều góp phần định hình hệ thống.
Vì vậy không tồn tại một cấu hình HVAC phù hợp cho mọi công trình, và việc bê nguyên một phương án từ dự án này sang dự án khác thường để lại rủi ro về sau.

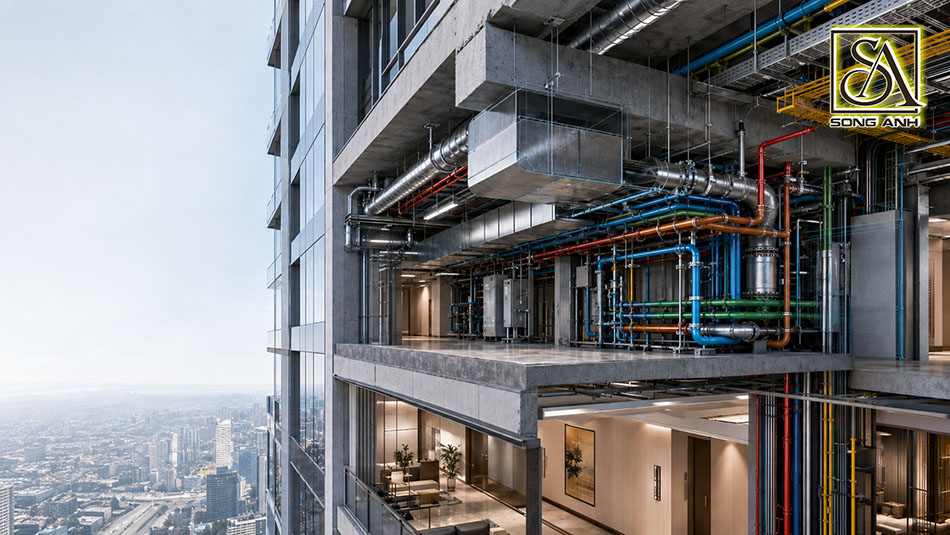

HVAC chiếm không gian thật, và không gian đó va chạm trực tiếp với công năng sử dụng. Cao độ trần, thông thủy, trần hành lang, hộp trần căn hộ, hệ kỹ thuật khu vệ sinh, thông thủy tầng hầm, vị trí thiết bị, shaft kỹ thuật, lỗ mở, và cả khoảng trống dành cho bảo trì, tất cả đều phụ thuộc vào cách bố trí hệ thống.
Lấy một tình huống quen thuộc: khi tuyến ống gió đi vướng dầm kết cấu, người thiết kế buộc phải đổi tuyến đi ống, hạ hoặc đổi cao độ trần, hoặc chọn một giải pháp kỹ thuật khác. Mỗi lựa chọn đều kéo theo chi phí hoặc một đánh đổi về công năng, nên giải quyết sớm trên bản vẽ luôn rẻ hơn xử lý ngoài công trường.
Công nghệ giúp việc phối hợp dễ hơn, nhưng vai trò của nó cần được nhìn cho đúng. Revit là một công cụ nằm trong BIM, và dùng Revit không đồng nghĩa với đã triển khai BIM. Trong thực tế, Building Information Modelling - BIM không chỉ là một mô hình 3D đẹp mắt, mà là một quy trình làm việc và quản lý thông tin xuyên suốt các bộ môn.
Trong quy trình BIM, các công cụ như Navisworks có thể hỗ trợ kiểm tra xung đột giữa các hệ, với điều kiện tọa độ và cao độ của mô hình phải chính xác, bởi một sai lệch nhỏ ở đầu vào sẽ làm cả khâu kiểm tra mất tin cậy. Và quan trọng nhất, phần mềm chỉ phát hiện rồi trực quan hóa vấn đề; người quyết định nên đổi tuyến ống nào, hạ cao độ ra sao hay chỉnh cấu kiện vẫn là kỹ sư có kinh nghiệm.
Đây cũng là cách Song Anh tiếp cận khi làm tổng thầu thiết kế nhà cao tầng. Kiến trúc, kết cấu và MEP được phối hợp trong cùng một quá trình thiết kế, nhờ đó không gian dành cho HVAC, tuyến đi ống, vị trí thiết bị và cao độ thông thủy được rà soát trước khi hồ sơ thi công phát hành. Những điểm vừa nêu thường gói lại thành vài câu hỏi mà người mới tìm hiểu HVAC hay đặt ra.
HVAC không chỉ là câu chuyện về cấu tạo thiết bị hay nguyên lý vận hành. Trong các dự án cao tầng, kỹ sư còn cần hiểu cách hệ thống điều hòa, thông gió, điện và cấp thoát nước phối hợp với kiến trúc, kết cấu để phương án thiết kế có thể triển khai thuận lợi ngoài công trường.
Tổng Thầu Thiết Kế Song Anh đang tìm kiếm những ứng viên muốn phát triển chuyên môn trong môi trường làm việc chuyên nghiệp, có cơ hội tham gia các dự án quy mô lớn và nhận chính sách thu nhập tương xứng với năng lực. Các vị trí đang tuyển gồm Chủ Trì HVAC, Kỹ Sư HVAC, Chủ Trì Điện MEP, Quản Lý Kỹ Thuật MEP và Kỹ Sư Cấp Thoát Nước.
Đây là cơ hội phù hợp cho những kỹ sư muốn nâng cao năng lực thực chiến, mở rộng tư duy phối hợp đa bộ môn và xây dựng lộ trình phát triển lâu dài trong lĩnh vực thiết kế công trình.
>>> Xem thêm các vị trí khác Song Anh đang tuyển dụng tại chuyên mục: TUYỂN DỤNG
Điều hòa không khí chỉ là một trong ba chức năng của HVAC, bên cạnh sưởi và thông gió. Ngoài làm mát, HVAC còn lo đưa gió tươi vào, thải gió cũ ra và giữ chất lượng không khí trong nhà.
Có. HVAC nằm ở phần cơ (Mechanical) của hệ MEP hoặc MEPF, phối hợp cùng hệ điện, cấp thoát nước và phòng cháy chữa cháy. Đó là lý do thiết kế HVAC khó tách rời khỏi các hệ kỹ thuật còn lại.
Cả hai đều là dàn trao đổi nhiệt nhận nguồn lạnh từ chiller hoặc hệ VRF, và đều không tự sinh ra lạnh. Khác biệt nằm ở quy mô: AHU xử lý lượng khí lớn rồi cấp qua ống gió cho cả một khu hay một tầng, còn FCU thường phục vụ phạm vi nhỏ hơn như một phòng hoặc một khu nhỏ.
Vì HVAC chiếm không gian theo phương đứng: trần kỹ thuật, thông thủy, shaft, phòng máy. Khi được chốt sớm cùng kiến trúc và kết cấu, các xung đột về không gian được xử lý trên bản vẽ, vốn rẻ và nhanh hơn nhiều so với sửa chữa ngoài công trường.
——————————————
