Quy Trình Ứng Dụng BIM Cho Dự Án Thiết Kế Công Trình Cấp 1

Trong bối cảnh các dự án thiết kế công trình cấp 1 và nhà cao tầng ngày càng phức tạp hơn, các phương pháp thiết kế truyền thống khó đáp ứng yêu cầu kiểm soát chi phí và hạn chế rủi ro kỹ thuật. Công nghệ BIM đã xuất hiện như một giải pháp số hóa toàn bộ công trình, giúp tối ưu thiết kế, quản lý chi phí cũng như nâng cao hiệu quả triển khai dự án.

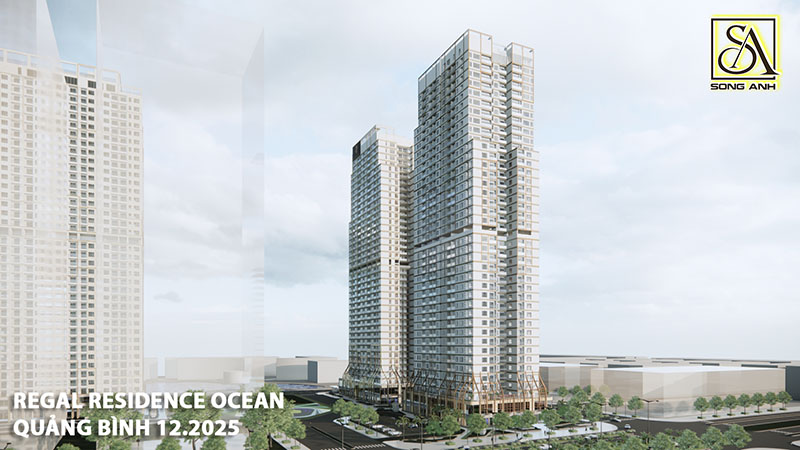

Thiết Kế công Trình Cấp 1 Là Gì Và Vì Sao Cần Áp Dụng Công Nghệ BIM?

Thiết kế công trình cấp 1 là loại công trình có tầm quan trọng quốc gia, quy mô lớn theo Thông tư 03/2016/TT-BXD. Các dự án công trình cấp 1 đa số đều là những công trình có mật độ sử dụng lớn, kết cấu phức tạp và yêu cầu quản lý thiết kế – thi công chặt chẽ.

Các dự án phổ biến thuộc nhóm công trình cấp 1 gồm:

• Chung cư cao tầng
• Tổ hợp nhà ở – thương mại
• Khách sạn, cao ốc văn phòng
• Khu nhà ở xã hội quy mô lớn

Những công trình này thường có đặc điểm:

• Quy mô xây dựng lớn, diện tích sàn có thể lên đến hàng chục hoặc hàng trăm nghìn m²
• Kết cấu và hệ thống kỹ thuật phức tạp
• Tích hợp nhiều hệ thống MEP (cơ điện – điều hòa – cấp thoát nước – phòng cháy)
• Nhiều đơn vị thiết kế và thi công cùng tham gia dự án

Chính vì vậy, quá trình triển khai thiết kế công trình cấp 1 thường đối mặt với nhiều thách thức như:

• Xung đột giữa các bộ môn thiết kế
• Khó kiểm soát khối lượng và chi phí xây dựng
• Phối hợp thiết kế phức tạp

Trong quá trình phối hợp, các bộ môn kiến trúc, kết cấu và MEP cần được cập nhật liên tục và đồng bộ để tránh sai sót trong hồ sơ. Vì vậy, ứng dụng BIM trong thiết kế công trình cấp 1 đang trở thành xu hướng tất yếu.

Công nghệ BIM cho phép mô hình hóa toàn bộ công trình trong môi trường 3D tích hợp dữ liệu, giúp các bên liên quan phối hợp hiệu quả, phát hiện xung đột sớm và tối ưu chi phí ngay từ giai đoạn thiết kế.

BIM Là Gì? Ứng Dụng Như Thế Nào Đối Với Thiết Kế Công Trình Cấp 1?

Building Information Modeling hay BIM là phương pháp mô hình hóa thông tin công trình trong môi trường số, cho phép tích hợp toàn bộ dữ liệu thiết kế vào một mô hình 3D thông minh.

Khác với các phương pháp CAD truyền thống, mô hình BIM 3D chứa đầy đủ thông tin của công trình như:

• Hình học công trình
• Vật liệu xây dựng
• Thông tin cấu kiện
• Dữ liệu kỹ thuật
• Khối lượng và chi phí

Nhờ vậy, các bộ môn kiến trúc – kết cấu – MEP có thể làm việc trên cùng một mô hình.

Trong thực tế, BIM không chỉ là một phần mềm mà là một phương pháp quản lý thông tin công trình xuyên suốt vòng đời dự án. Các phần mềm phổ biến hỗ trợ BIM bao gồm:

• Autodesk Revit
• Navisworks
• BIM 360
• Civil 3D

Thông qua mô hình BIM 3D, toàn bộ công trình được số hóa thành một digital twin, giúp các kỹ sư và chủ đầu tư dễ dàng kiểm soát thiết kế trước khi bước vào thi công.

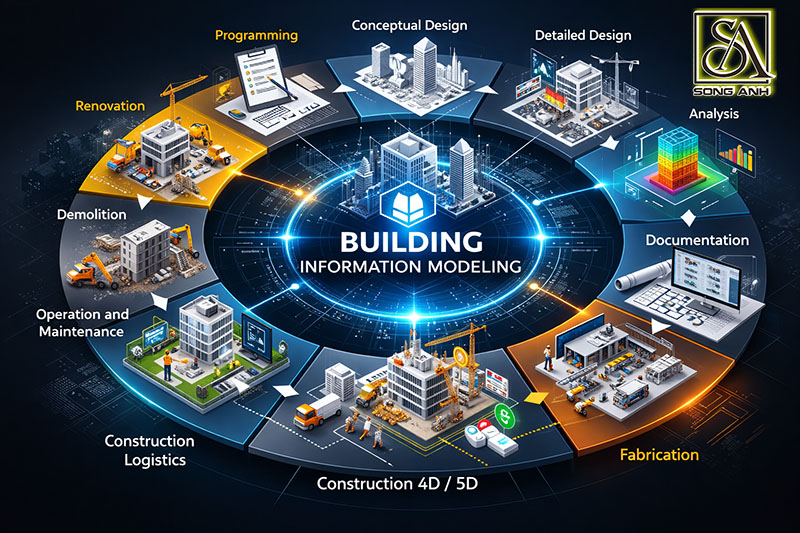

Quy Trình Triển Khai Công Nghệ BIM Cho Dự Án Thiết Kế Công Trình Cấp 1

Để triển khai hiệu quả thiết kế công trình cấp 1 bằng BIM, các dự án thường áp dụng quy trình BIM theo nhiều bước liên kết chặt chẽ.

Quá trình triển khai công nghệ này bao gồm việc tạo mô hình, kiểm tra xung đột, trích xuất bản vẽ, phân tích khối lượng và hỗ trợ quản lý vận hành công trình.

Bước 1: Tạo Lập Mô Hình BIM 3D Cho Toàn Bộ Công Trình

Bước đầu tiên của quy trình BIM là xây dựng mô hình BIM 3D cho toàn bộ công trình. Các bộ môn được triển khai song song:

• Mô hình kiến trúc
• Mô hình kết cấu
• Mô hình hệ thống MEP

Toàn bộ dữ liệu được phát triển trong môi trường Autodesk Revit, giúp tạo ra digital twin của công trình. Mô hình này cho phép:

• Quan sát công trình dưới dạng 3D
• Phân tích cấu trúc thiết kế
• Kiểm tra khả năng thi công

Bước 2: Phối Hợp Thiết Kế Và Phát Hiện Xung Đột Kỹ Thuật

Một trong những ưu thế lớn nhất của BIM chính là đến từ công nghệ BIM coordination và clash detection (phát hiện các xung đột kỹ thuật). Trong giai đoạn này:

• Các mô hình kiến trúc, kết cấu và MEP được tích hợp lại.
• Hệ thống phần mềm tự động kiểm tra các điểm va chạm.

Ví dụ:

• Ống điều hòa va chạm dầm bê tông
• Ống nước đi qua cột kết cấu
• Hệ thống điện chồng lấn với hệ thống thông gió

Với công nghệ clash detection, các xung đột được xử lý ngay trong mô hình trước khi thi công, giúp:

• Giảm sai sót công trường
• Hạn chế thay đổi thiết kế
• Tiết kiệm chi phí.

Bước 3: Trích Xuất Hồ Sơ Thiết Kế Từ Mô Hình BIM

Sau khi mô hình BIM được hoàn thiện, hệ thống có thể trích xuất hồ sơ bản vẽ thiết kế trực tiếp từ mô hình. Các tài liệu được tạo ra bao gồm:

• Mặt bằng công trình
• Mặt đứng
• Mặt cắt
• Bản vẽ kỹ thuật chi tiết

Theo quy trình BIM, các bản vẽ này được liên kết trực tiếp với mô hình 3D, nên khi mô hình thay đổi, hồ sơ thiết kế sẽ tự động cập nhật. Điều này hỗ trợ:

• Tránh sai lệch giữa bản vẽ và thiết kế thực tế
• Nâng cao độ chính xác của hồ sơ kỹ thuật.

Bước 4: Phân Tích Khối Lượng Và Tối Ưu Chi Phí

Một ưu điểm lớn của ứng dụng BIM trong thiết kế là khả năng quản lý khối lượng xây dựng. Thông qua mô hình BIM:

• Khối lượng vật liệu được bóc tách tự động
• Dữ liệu khối lượng được liên kết trực tiếp với cấu kiện
• Bảng khối lượng được cập nhật theo thời gian thực

Nhờ đó, BIM hỗ trợ hiệu quả cho:

• Lập dự toán
• Đấu thầu
• Quản lý chi phí dự án

Điều này giúp chủ đầu tư kiểm soát ngân sách ngay từ giai đoạn thiết kế.

Bước 5: Mô Phỏng Thi Công Và Quản Lý Tiến Độ

BIM không chỉ phục vụ thiết kế mà còn hỗ trợ mô phỏng quá trình thi công. Hai khái niệm quan trọng trong giai đoạn này là:

• BIM 4D – quản lý tiến độ thi công
• BIM 5D – quản lý chi phí xây dựng

Nhờ mô hình BIM, các nhà quản lý dự án có thể:

• Lập kế hoạch thi công chi tiết
• Xác định trình tự xây dựng
• Phát hiện rủi ro tiến độ.

Bước 6: Mô Hình Hoàn Công Và Quản Lý Vận Hành

Sau khi công trình hoàn thành, mô hình BIM được cập nhật thành As-built BIM. Mô hình này trở thành Asset Information Model (AIM) phục vụ quản lý vận hành.

Các dữ liệu có thể được tích hợp vào mô hình gồm:

• Danh mục thiết bị
• Thông tin bảo trì
• Tài liệu kỹ thuật
• Chu kỳ vận hành.

Nhờ vậy, BIM giúp tối ưu quản lý vận hành công trình trong suốt vòng đời sử dụng.

Vì Sao BIM Đang Trở Thành Giải Pháp Thiết Kế Hàng Đầu Cho Dự Án Công Trình Cấp 1

Đối với các dự án thiết kế công trình cấp 1 và nhà cao tầng, việc kiểm soát thiết kế ngay từ giai đoạn đầu đóng vai trò quyết định đến hiệu quả đầu tư và chất lượng công trình.

Việc ứng dụng công nghệ BIM không chỉ thay đổi cách thiết kế công trình, mà còn giúp chủ đầu tư quản lý dự án hiệu quả hơn trên toàn bộ vòng đời xây dựng.

Dưới đây là những giá trị quan trọng mà BIM trong xây dựng mang lại cho các dự án quy mô lớn.

Tăng độ chính xác của thiết kế ngay từ giai đoạn đầu

BIM cho phép toàn bộ công trình được mô hình hóa dưới dạng mô hình BIM 3D tích hợp dữ liệu. Nhờ đó:

• Các cấu kiện được kiểm soát chi tiết
• Thông tin vật liệu và kích thước được đồng bộ
• Thiết kế được kiểm tra trực quan trước khi thi công
• Điều này giúp giảm sai lệch giữa bản vẽ thiết kế và công trình thực tế.
• Hạn chế thay đổi thiết kế trong quá trình thi công

Một trong những nguyên nhân làm tăng chi phí dự án là thay đổi thiết kế khi công trình đang thi công. Khi ứng dụng công nghệ BIM:

• Các xung đột kỹ thuật được phát hiện sớm
• Phương án thiết kế được kiểm tra nhiều lần trong mô hình
• Chủ đầu tư có thể đánh giá phương án trước khi triển khai

Nhờ đó, dự án giảm đáng kể rủi ro thay đổi thiết kế trong giai đoạn thi công.

Kiểm soát khối lượng và chi phí xây dựng chính xác hơn

Mô hình BIM chứa toàn bộ dữ liệu cấu kiện của công trình, cho phép:

• Bóc tách khối lượng tự động
• Cập nhật khối lượng khi thiết kế thay đổi
• Hỗ trợ lập dự toán và quản lý ngân sách

Đối với các dự án chung cư hoặc nhà cao tầng, BIM giúp chủ đầu tư kiểm soát chi phí xây dựng hiệu quả hơn ngay từ giai đoạn thiết kế.

Nâng cao hiệu quả phối hợp giữa các bộ môn thiết kế

Các dự án công trình cấp 1 thường có nhiều đơn vị tham gia thiết kế như:

• Kiến trúc
• Kết cấu
• Cơ điện (MEP)

Khi áp dụng công nghệ BIM sẽ hỗ trợ tối đa:

• Tất cả các bộ môn làm việc trên một mô hình dữ liệu chung
• Thay đổi thiết kế được cập nhật đồng bộ
• Quá trình phối hợp trở nên minh bạch và nhanh chóng hơn.
• Hỗ trợ quản lý dự án xuyên suốt vòng đời công trình

Ngoài ra, một lợi ích quan trọng khác của BIM trong xây dựng là khả năng hỗ trợ quản lý công trình lâu dài. Mô hình BIM có thể tiếp tục được sử dụng cho:

• Quản lý vận hành công trình
• Bảo trì thiết bị
• Theo dõi tài sản kỹ thuật

Có thể khẳng định: Công Nghệ BIM không chỉ phục vụ thiết kế mà còn trở thành nền tảng dữ liệu cho toàn bộ vòng đời công trình.

>>> Xem thêm:Công Nghệ BIM Đã Thay Đổi Ngành Thiết Kế Xây Dựng Thế Nào?

Song Anh – Đơn Vị Tư Vấn Thiết Kế BIM Cho Các Dự Án Công Trình Cấp 1

Công ty cổ phần tư vấn đầu tư xây dựng Song Anh là đơn vị tư vấn thiết kế kiến trúc có kinh nghiệm triển khai các dự án quy mô lớn.

Các lĩnh vực hoạt động chính của Song Anh bao gồm:

• Thiết kế nhà cao tầng
• Thiết kế chung cư
• Thiết kế nhà ở xã hội
• Tư vấn thiết kế công trình dân dụng

Song Anh có định hướng tập trung phát triển năng lực thiết kế dựa trên công nghệ BIM và Autodesk Revit. Với năng lực triển khai BIM trong thiết kế, các dự án do Song Anh triển khai hỗ trợ chủ đầu tư:

• Tối ưu chi phí đầu tư
• Hạn chế rủi ro kỹ thuật
• Nâng cao chất lượng thiết kế
• Tăng hiệu quả phối hợp dự án.

BIM – Xu Hướng Thiết Kế Tất Yếu Cho Các Dự Án Công Trình Cấp 1

Sự phát triển của BIM đang thay đổi cách các dự án xây dựng được thiết kế và triển khai. Công nghệ BIM không chỉ là công cụ mô hình hóa 3D mà còn là nền tảng quản lý thông tin công trình toàn diện.

Đối với các dự án thiết kế công trình cấp 1, nhà cao tầng hay chung cư, BIM giúp:

• Kiểm soát chi phí tốt hơn
• Giảm rủi ro kỹ thuật
• Nâng cao hiệu quả phối hợp thiết kế

Nếu chủ đầu tư đang tìm kiếm đơn vị thiết kế BIM chuyên nghiệp cho dự án nhà cao tầng hoặc công trình cấp 1, Song Anh chính là đối tác đáng tin cậy giúp dự án được triển khai hiệu quả và bền vững.
