Thiết Kế BIM: Giải Pháp Nâng Tầm Dự Án Nhà Cao Tầng

Nhiều dự án nhà cao tầng gặp vấn đề không phải ở lúc thi công, mà từ cách thiết kế rời rạc ngay từ đầu. Thiết kế BIM không chỉ là mô hình 3D, mà là đây giải pháp phối hợp đa bộ môn giúp giảm xung đột và hạn chế phát sinh chi phí. Nhờ đó, dự án được kiểm soát tốt hơn về kỹ thuật, tiến độ và hiệu quả đầu tư.

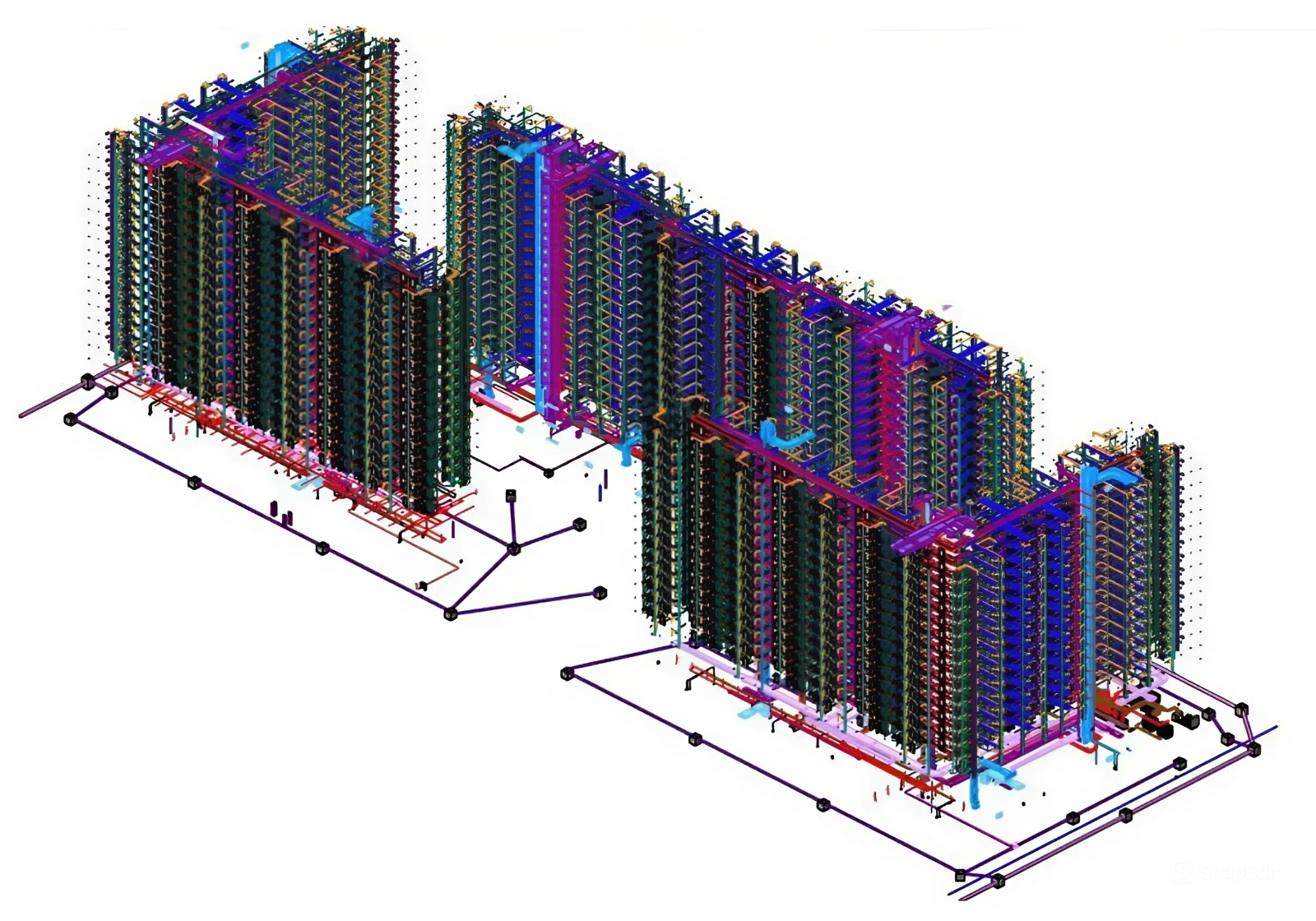

Thiết Kế BIM Là Gì? Vì Sao Không Chỉ Là Mô Hình 3D?

Khi nhắc đến BIM, nhiều người thường nghĩ đơn giản đó là một mô hình 3D. Tuy nhiên, trong thực tế triển khai, BIM là một hệ sinh thái dữ liệu và quy trình thiết kế xuyên suốt dự án. Khác với bản vẽ CAD truyền thống:

• CAD 2D: chỉ thể hiện hình vẽ
• BIM (Revit): tích hợp dữ liệu – thông số – vật liệu – cấu kiện

Điểm cốt lõi của BIM nằm ở khả năng kết hợp đồng bộ 3 bộ môn trên cùng một mô hình duy nhất:

• Kiến trúc
• Kết cấu
• MEP

Nhờ đó, toàn bộ công trình không còn là những bản vẽ rời rạc, mà trở thành một mô hình thống nhất có thể kiểm tra, phân tích và tối ưu ngay từ giai đoạn thiết kế.

Vai Trò Của Thiết Kế BIM – Revit Trong Thiết Kế Nhà Cao Tầng

Trong hệ sinh thái BIM, Revit đóng vai trò là công cụ cốt lõi giúp xây dựng mô hình 3D và quản lý dữ liệu công trình. Tuy nhiên, giá trị thực sự không nằm ở việc “vẽ 3D”, mà ở khả năng:

• Mô phỏng công trình thực tế trước khi thi công
• Phát hiện xung đột kỹ thuật giữa các hệ thống
• Xuất hồ sơ thiết kế từ mô hình
• Bóc tách khối lượng chính xác

Ví dụ thực tế: Một hệ thống ống MEP trong quá trình thiết kế hoàn toàn có thể xảy ra xung đột với tường hoặc dầm kết cấu. Dẫn đến các tình trạng như ống nước đâm xuyên vách tường.

Nếu chỉ thiết kế trên bản vẽ 2D truyền thống, những xung đột này hoàn toàn chỉ có thể phát hiện được sau khi đã triển khai thi công. Điều này dẫn đến hậu quả nghiêm trọng phải “đập đi xây lại” gây phát sinh chi phí cho chủ đầu tư.

Tuy nhiên với việc áp dụng mô hình BIM:

• Các xung đột được phát hiện ngay trên mô hình
• Giải quyết và điều chỉnh các vấn đề ngay từ thiết kế
• Hạn chế tối đa phát sinh chi phí do xung đột giữa các bộ môn

>>> Xem thêm:Tìm Hiểu Quy Trình Thiết Kế Nhà Cao Tầng Với Công Nghệ BIM

Quy Trình Thiết Kế BIM Cho Dự Án Nhà Cao Tầng – Kiểm Soát Dự Án Ngay Từ Giai Đoạn Đầu

Khác với cách thiết kế truyền thống theo từng bước rời rạc, BIM được triển khai như một chuỗi quy trình liên tục, nơi mọi quyết định thiết kế đều được kiểm chứng bằng dữ liệu và mô hình thực tế.

Điều này giúp chủ đầu tư không chỉ có cái nhìn trực quan hơn trong thực tế mà còn kiểm soát được chi phí – tiến độ – rủi ro ngay từ khi dự án còn trên bản vẽ.

1. Thiết kế concept – Định hướng đúng ngay từ đầu

Giai đoạn concept không chỉ dừng ở ý tưởng, mà được xây dựng với tư duy:

• Định hình sản phẩm phù hợp thị trường
• Tổ chức mặt bằng công năng hợp lý
• Kiểm tra sơ bộ các yếu tố kỹ thuật (lõi thang, kết cấu, MEP)

Ngay từ bước này, BIM đã bắt đầu được áp dụng nhằm đảm bảo Concept có thể triển khai trong thực tế chứ không phải chỉ để trình bày.

2. Thiết kế cơ sở – Đặt nền tảng kỹ thuật cho toàn bộ dự án

Tại đây, các phương án kiến trúc – kết cấu được phát triển song song:

• Xác định hệ kết cấu (khung, vách, lõi)
• Kiểm soát sơ bộ tải trọng, kích thước cấu kiện
• Định hình hệ thống kỹ thuật chính

Mục tiêu không chỉ là “đẹp trên bản vẽ”, mà là thiết kế chuẩn hcirnh – khả thi – tối ưu chi phí ngay từ nền móng.

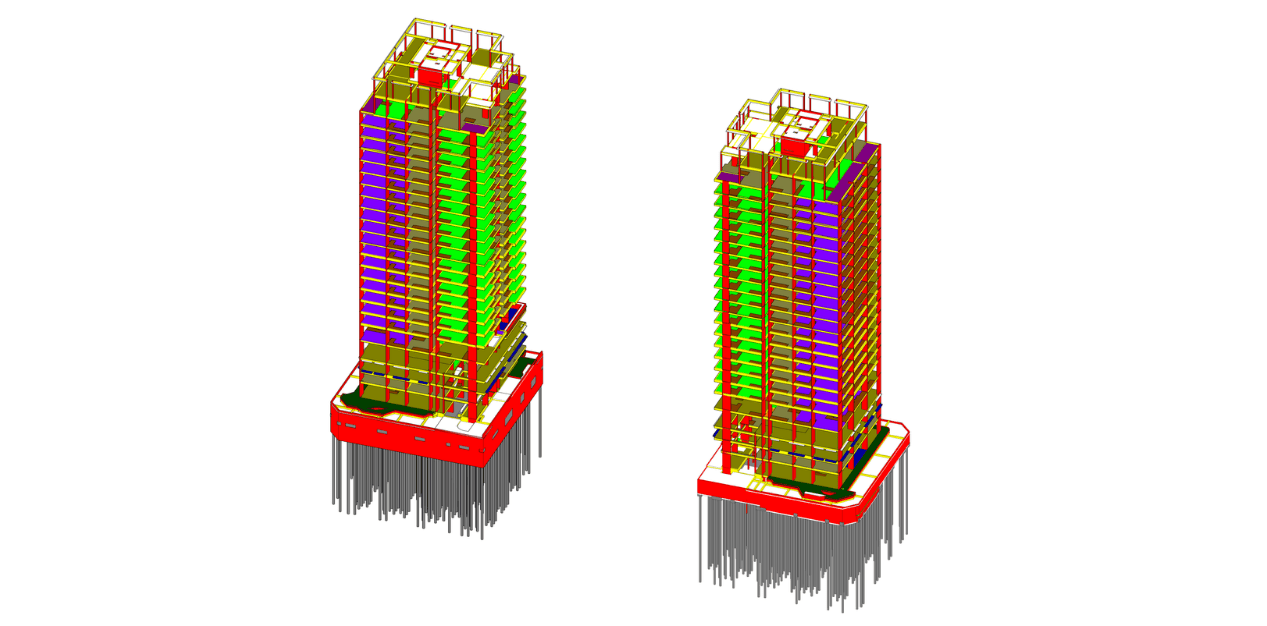

3. Tạo dựng mô hình thiết kế BIM – Gom toàn bộ dự án vào một hệ thống duy nhất

Toàn bộ công trình được đưa lên mô hình BIM (Revit):

• Kết hợp đầy đủ 3 bộ môn: kiến trúc – kết cấu – MEP
• Mỗi cấu kiện đều có thông tin thực (kích thước, vật liệu, cao độ…)

Đây là bước giúp bản vẽ trở thành một mô hình công trình thực tế giúp đội ngũ kiến trúc sư có cái nhìn trực quan nhất, hỗ trợ phát hiện các xung đột trong quá trình combine 3 bộ môn thiết kế.

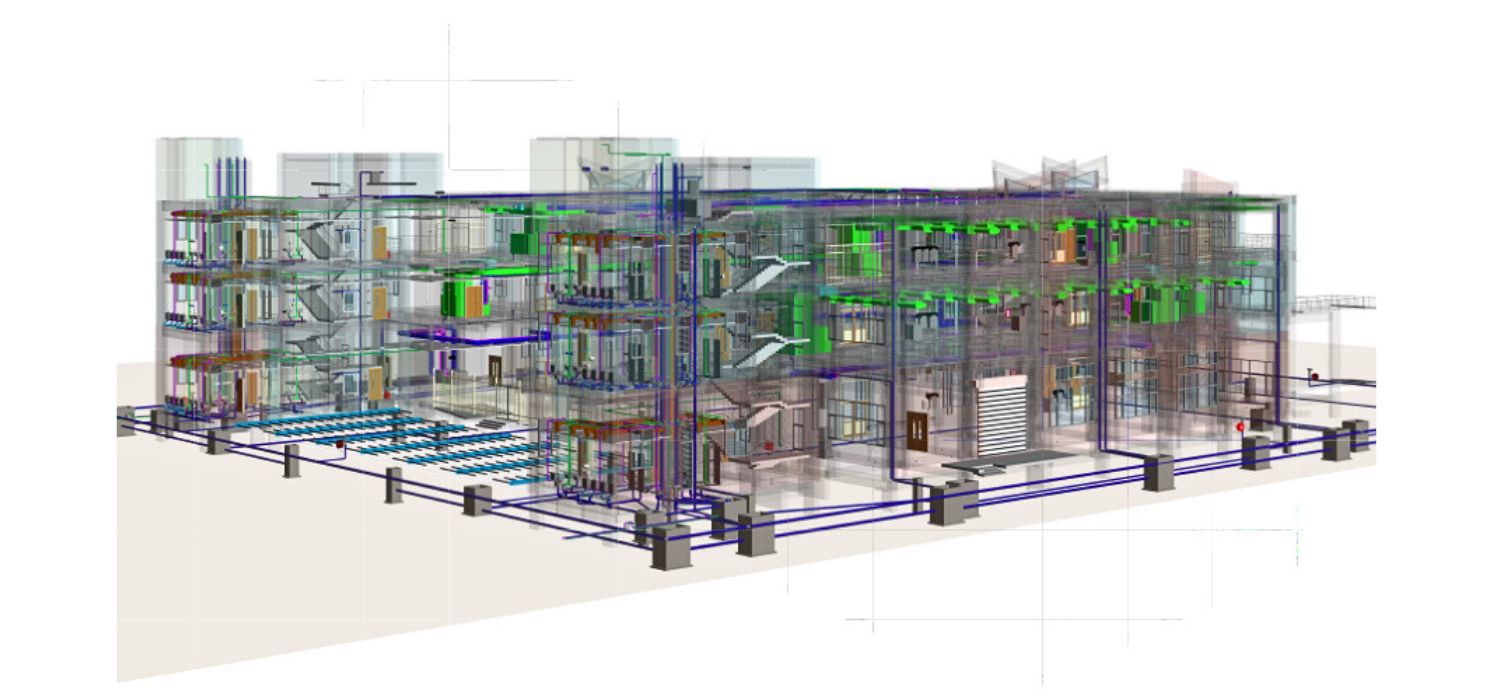

4. Phối hợp & kiểm tra xung đột – Loại bỏ rủi ro trước công trường

Từ mô hình BIM, các xung đột kỹ thuật hoàn toàn có thể được phát hiện như:

• Ống MEP va chạm dầm, sàn
• Thiếu không gian kỹ thuật
• Xung đột giữa kiến trúc và kết cấu

Đây là bước giúp giảm thiểu tối đa chi phí phát sinh trong quá trình triển khai thi công dự án.

5. Triển khai hồ sơ kỹ thuật từ mô hình BIM

Tất cả bản vẽ được xuất trực tiếp từ mô hình BIM:

• Mặt bằng, mặt cắt, chi tiết cấu tạo
• Hồ sơ đồng bộ giữa các bộ môn
• Hạn chế sai lệch thông tin

Với mô hình 3D được tạo dựng chuẩn xác hỗ trợ hồ sơ thiết kế đầy đủ, thực tế.

6. Bóc tách khối lượng – Kiểm soát chi phí sát thực tế

Từ mô hình BIM:

• Khối lượng được trích xuất trực tiếp
• Dữ liệu luôn đồng bộ với thiết kế

Việc bóc tách khối lượng hỗ trợ tính toán được chi phí thi công, vật liệu gần như đạt độ chính xác tuyệt đối. Điều này giúp:

• Dự toán công trình mang lại giá trị thực tế
• Hạn chế chênh lệch khi thi công
• Kiểm soát ngân sách ngay từ đầu

7. Đồng hành thi công – vận hành – Giá trị không dừng ở thiết kế

Khác với cách làm truyền thống, BIM tiếp tục được sử dụng trong:

• Triển khai shopdrawing
• Cập nhật hoàn công (as-built)
• Quản lý vận hành – bảo trì công trình

Mô hình BIM trở thành dữ liệu quan trọng giúp chủ đầu tư quản lý công trình trong suốt vòng đời.

Song Anh Đơn Vị Tiên Phong Triển Khai Thiết Kế BIM Đồng Bộ Cho Dự Án Nhà Cao Tầng

Trong khi nhiều đơn vị vẫn triển khai thiết kế theo từng bộ môn riêng lẻ, dẫn đến thiếu đồng bộ và tiềm ẩn nhiều rủi ro kỹ thuật.

Công ty cổ phần tư vấn đầu tư xây dựng Song Anh lựa chọn cách tiêp cận khác biệt với  vai trò tổng thầu thiết kế, nơi toàn bộ quy trình được kiểm soát trên một hệ thống thống nhất ngay từ đầu.

Cách tiếp cận tạo nên sự khác biệt

Thay vì tách rời kiến trúc, kết cấu và MEP, Song Anh triển khai:

• Combine 3 bộ môn trên cùng một nền tảng BIM
• Quản lý dữ liệu tập trung trên một hệ thống duy nhất
• Kiểm soát và xử lý xung đột ngay từ giai đoạn thiết kế

Điều này giúp hạn chế tối đa các vấn đề thường gặp khi thi công — nơi chi phí và tiến độ dễ bị ảnh hưởng nhất.

Triển khai xuyên suốt – không chỉ dừng ở ý tưởng

Song Anh không chỉ tham gia ở một giai đoạn riêng lẻ, mà đồng hành cùng dự án từ những bước đầu tiên:

• Phát triển concept gắn với tính khả thi
• Triển khai thiết kế cơ sở và kỹ thuật
• Hoàn thiện hồ sơ phục vụ thi công thực tế

Toàn bộ quy trình được thực hiện với:

• Mức độ chi tiết LOD 300 – 400
• Tiêu chuẩn dữ liệu BIM theo IFC 2.0 – 4.0
• Đảm bảo hồ sơ không chỉ “đạt chuẩn” mà còn thực tế, đầy đủ các chi tiết để triển khai ngoài công trường.

BIM không chỉ là công cụ – mà là hệ thống kiểm soát dự án

Điểm khác biệt lớn nhất không nằm ở việc sử dụng BIM, mà ở cách Song Anh khai thác BIM như một công cụ quản lý:

• Kiểm soát chi phí ngay từ thiết kế
• Hạn chế phát sinh trong quá trình thi công
• Đảm bảo tiến độ thông qua dữ liệu đồng bộ
• Tối ưu phương án kỹ thuật dựa trên mô hình thực

Công nghệ BIM lúc này không chỉ phục vụ thiết kế, mà trở thành “hệ sinh thái” điều phối toàn bộ dự án.

Kinh nghiệm thực tế – nền tảng của giải pháp hiệu quả

Với kinh nghiệm triển khai nhiều công trình cao tầng và khu phức hợp, đội ngũ kỹ sư tại Song Anh không chỉ làm đúng kỹ thuật, mà còn hiểu rõ:

• Cách tối ưu phương án thiết kế để giảm chi phí đầu tư
• Cách phối hợp đa bộ môn để hạn chế xung đột
• Cách chuyển hóa mô hình thiết kế thành công trình thực tế

Nhờ đó, mỗi giải pháp đưa ra đều hướng đến mục tiêu cuối cùng tối ưu công năng sử dụng, cũng như chi phí cho chủ đầu tư. Bởi cuối cùng, điều chủ đầu tư cần không chỉ là một bản vẽ rõ ràng, mà là sự chắc chắn khi công trình bắt đầu được xây dựng.
