Hệ thống MEP cao tầng cần được kiểm soát sớm ở sáu nhóm: tiêu chí vận hành, dữ liệu đầu vào, quỹ không gian kỹ thuật, công suất thiết bị, phối hợp đa bộ môn và QA/QC hồ sơ. Chỉ cần một nhóm bị chốt muộn, thay đổi có thể lan sang kiến trúc, kết cấu, dự toán và tiến độ thi công. Bài viết giúp chủ đầu tư nhìn ra những quyết định cần chốt trước khi hồ sơ đi quá sâu.
Hệ thống MEP cao tầng cần kiểm soát sớm sáu nhóm: tiêu chí thiết kế và vận hành, dữ liệu đầu vào, quỹ không gian kỹ thuật, công suất và thiết bị, phối hợp đa bộ môn, cùng khâu kiểm soát chất lượng hồ sơ trước khi phát hành.
MEP trong phạm vi bài này là phần cơ điện của tòa nhà, gồm nhóm cơ khí như điều hòa và thông gió, hệ cấp điện và điện nhẹ, cấp thoát nước, phòng cháy chữa cháy cùng các hệ điều khiển đi kèm, tùy phạm vi từng dự án. Đây là phần kỹ thuật chạy xuyên suốt mọi tầng, nên gần như không có quyết định kiến trúc nào không chạm tới nó.
Điều làm cao tầng khác biệt là quy mô được nhân lên theo chiều cao. Một tòa nhà cao có nhiều tầng và nhiều khu vực vận hành riêng, nhiều tuyến kỹ thuật chạy đứng và chạy ngang song song, mật độ thiết bị dày trong một không gian vốn đã chật. Ở bối cảnh đó, một thay đổi nhỏ hiếm khi đứng yên một chỗ, còn yêu cầu về vận hành, bảo trì và an toàn thì đều cao hơn nhà thấp tầng.
Sáu yếu tố nên đưa vào tầm kiểm soát ngay từ đầu:
Sáu nhóm này không đứng tách rời nhau. Điểm chung của chúng khá đơn giản: đều rẻ khi xử lý trên bản vẽ và đắt khi phải xử lý ngoài công trường.
Câu trả lời nằm ở hiệu ứng lan truyền. Một hệ thống MEP cao tầng dựa trên dữ liệu của kiến trúc và kết cấu, nên khi một quyết định thay đổi muộn, nó hiếm khi dừng lại ở bản vẽ MEP. Dời một tuyến ống chính có thể chạm cao độ trần, kéo theo việc chỉnh kiến trúc, rồi vướng dầm và lỗ mở của kết cấu, cuối cùng làm lệch dự toán và tiến độ. Càng đi sâu vào hồ sơ, chi phí sửa một thay đổi càng lớn, bởi nó lặp lại theo số tầng. Vì thế, việc cần chốt đầu tiên không phải là chọn thiết bị, mà là đặt đúng tiêu chí thiết kế.
Phương án MEP chỉ phù hợp khi bám vào loại hình công trình, phân khúc, quy mô sử dụng, định hướng vận hành và ngân sách cho cả vòng đời. Không tồn tại một cấu hình dùng chung cho mọi công trình cao tầng.
Một phương án đáng tin thường tựa trên bốn nhóm căn cứ: quy định kỹ thuật hiện hành, định hướng của chủ đầu tư, loại hình cùng quy mô và phân khúc dự án, và chi phí đầu tư đi kèm yêu cầu vận hành, bảo trì. Bốn nhóm này chính là đề bài mà mọi tính toán sau đó phải trả lời.
Chúng cũng giải thích vì sao hai công trình nhìn giống nhau vẫn cần phương án khác nhau. Chung cư, khách sạn, bệnh viện, văn phòng và tổ hợp thương mại có tải sử dụng, giờ vận hành, mức dự phòng và tiêu chuẩn tiện nghi rất khác nhau. Ngay cả hai dự án cùng là chung cư nhưng khác phân khúc cũng có thể cần cấu hình thiết bị và mức tiện nghi riêng.
Chọn phương án chỉ theo suất đầu tư ban đầu là cái bẫy dễ mắc. Con số rẻ hơn lúc mua thiết bị nhiều khi giấu đi chi phí điện năng, bảo trì, thay thế và cả khả năng vận hành thực tế về sau. Nói cách khác, chính mục tiêu vận hành, chứ không phải cấp công trình, mới định hình tải, công suất và mức dự phòng của hệ thống MEP cao tầng. Khi tiêu chí đã rõ, phần việc kế tiếp là giữ đủ chỗ cho hệ thống trong không gian thật của tòa nhà.

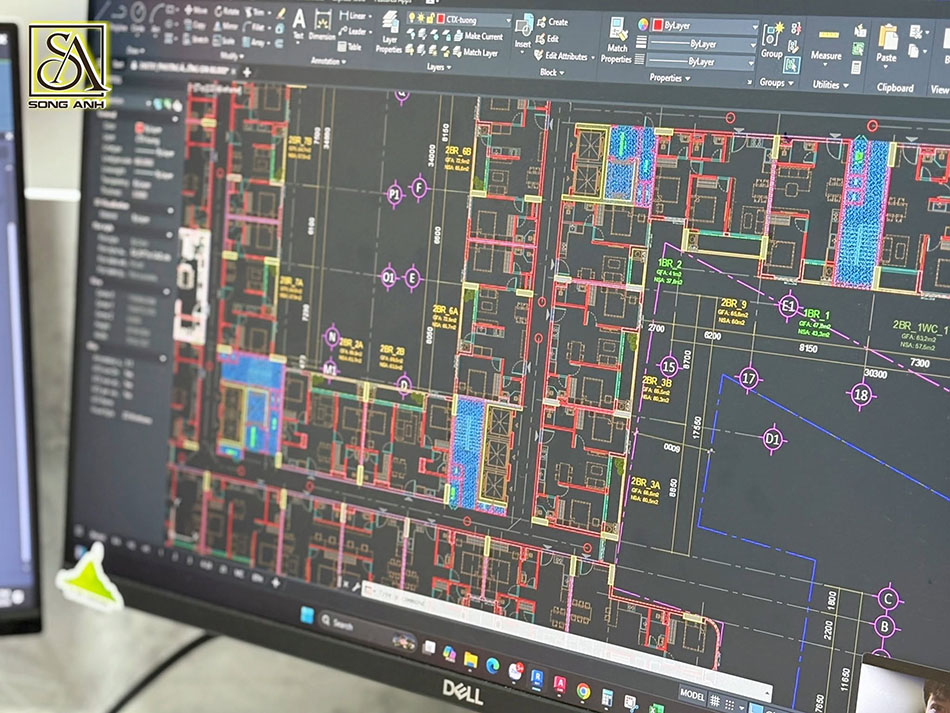

Shaft, phòng kỹ thuật, trần kỹ thuật và các tuyến chính phải được xác lập trước khi kiến trúc và kết cấu đóng cứng mặt bằng. Đây là quỹ không gian mà mọi tuyến ống và thiết bị của hệ thống MEP cao tầng sẽ phải nằm vào, nên thiếu chỗ ở đây gần như luôn để lại hậu quả.
Những dữ liệu cần phối hợp sớm khá cụ thể: vị trí và kích thước shaft, tức các hộp kỹ thuật chạy đứng; cao độ trần và yêu cầu thông thủy, tức chiều cao thông trần thực mà người dùng cảm nhận; vị trí phòng điện, phòng bơm và phòng quạt; các lỗ mở và sleeve nơi tuyến kỹ thuật xuyên sàn hoặc xuyên vách; đường tiếp cận để vận chuyển, thay thế thiết bị; cùng khoảng trống phục vụ thao tác vận hành.
Trong số đó, vài khu vực nhạy cảm hơn phần còn lại. Hành lang và tầng hầm là nơi nhiều tuyến kỹ thuật dồn lại, nên chỉ thiếu vài centimet thông thủy cũng ảnh hưởng trực tiếp đến trải nghiệm và khả năng sử dụng. Trần căn hộ, khu vệ sinh có đường ống âm tường, hay vị trí đặt dàn nóng và quạt cũng cần được rà cùng lúc với kiến trúc, chứ không để lại sau.
Cái khó của nhóm này là khả năng sửa đổi gần như biến mất một khi kết cấu đã chốt. Khi mặt bằng đóng cứng quá sớm mà chưa chừa đủ chỗ cho MEP, lựa chọn còn lại thường chỉ là đổi tuyến vòng vèo, hạ trần hoặc thay thiết bị, cả ba đều tốn kém hơn. Vì shaft và phòng kỹ thuật chạy suốt chiều cao tòa nhà, một vị trí đặt sai ở tầng điển hình sẽ nhân lên theo số tầng, biến một sơ suất nhỏ thành khoản phát sinh lớn.
Công suất và thiết bị của hệ thống MEP cao tầng nên được xác định từ nhu cầu sử dụng thực, không chọn theo kinh nghiệm chung hay tăng dự phòng thiếu kiểm soát. Đây là chỗ phân biệt một phương án có cơ sở với một phương án chỉ chọn thiết bị theo thói quen.
Nhiều nhóm dữ liệu cùng chi phối kết quả: tải điện, nhu cầu cấp nước, lưu lượng thoát nước, tải lạnh và thông gió, yêu cầu hút khói hoặc tăng áp khi thuộc phạm vi thiết kế, công suất bơm và quạt, tiết diện cáp, kích thước đường ống và ống gió, chế độ vận hành theo từng khu vực, cùng mức dự phòng phù hợp. Các thông số này ràng buộc lẫn nhau, nên đổi một con số thường kéo theo cả nhóm.
Quan hệ giữa thiết kế và chi phí lộ ra rõ nhất qua kích thước. Tuyến lớn hơn cần thêm không gian và vật liệu; thiết bị lớn hơn ảnh hưởng đến diện tích phòng kỹ thuật, nguồn điện và cả đường vận chuyển vào vị trí lắp. Dự phòng quá thấp tạo rủi ro khi vận hành, còn dự phòng quá cao vừa đội chi phí đầu tư, vừa có thể khiến thiết bị chạy non tải và hao điện.
Vì vậy, một thiết bị đủ tải trên bảng tính chưa chắc đã là lựa chọn phù hợp. Nó vẫn có thể sai nếu không đặt vừa phòng kỹ thuật, khó đưa vào vị trí lắp, hoặc không còn lối tiếp cận khi cần thay thế. Công suất chỉ là một mặt của quyết định; kích thước, vị trí, nguồn cấp và khả năng bảo trì phải được cân cùng lúc thì con số ấy mới thật sự dùng được. Và để cân được đồng thời những ràng buộc đó, ba bộ môn phải cùng làm việc trên một nền dữ liệu.
Phối hợp đa bộ môn chỉ đáng tin khi kiến trúc – kết cấu – MEP dùng chung một hệ tọa độ, cùng cao độ chuẩn, cùng phiên bản dữ liệu và cùng quy tắc kiểm soát. Thiếu nền chung đó, mọi kết quả kiểm tra đều lung lay.
Một mạch phối hợp hợp lý thường đi qua sáu bước. Kiến trúc cung cấp mặt bằng, công năng, cao độ và không gian mục tiêu. Kết cấu cung cấp lưới trục, vị trí dầm, sàn, cột, vách và giới hạn lỗ mở. MEP xác lập tuyến theo yêu cầu kỹ thuật của từng hệ thống. Các mô hình được tổng hợp lại để kiểm tra tương quan. Ba bộ môn cùng đánh giá và thống nhất cách xử lý. Cuối cùng, hồ sơ được cập nhật đồng bộ trước khi phát hành.
Một ví dụ điển hình cho thấy vì sao phối hợp sớm lại quan trọng: một tuyến ống gió hoặc ống chính đi qua khu vực dầm và làm giảm cao độ trần. Nếu phát hiện muộn, cách xử lý không còn đơn giản, vì đổi tuyến, hạ trần hay dời lỗ mở lúc này đều chạm sang bộ môn khác. Khi đó, kiến trúc – kết cấu – MEP phải cùng cân một phương án vừa giữ an toàn kết cấu, vừa đạt yêu cầu kỹ thuật của MEP, vừa bảo toàn công năng và khả năng thi công. Không có luật cứng kiểu MEP luôn phải nhường, mà là một sự cân bằng giữa các ràng buộc.
Khi ứng dụng BIM cho phối hợp MEP, giá trị thực tế không nằm ở mô hình 3D trực quan, mà ở khả năng kiểm soát dữ liệu giữa các bộ môn trên cùng một hệ thống. BIM là một quy trình tổ chức dữ liệu, Revit là công cụ mô hình hóa trong quy trình đó, còn Navisworks hỗ trợ tổng hợp mô hình để kiểm tra va chạm. Điểm cần nhớ là phần mềm chỉ cho thấy nơi các đối tượng chưa khớp với nhau. Người quyết định đổi tuyến nào, hạ cao độ ra sao, dời thiết bị hay bố trí lại lỗ mở vẫn là kỹ sư có kinh nghiệm.
Độ tin cậy của việc kiểm tra còn phụ thuộc vào một điều kiện ít được nhắc tới: khi các mô hình bị đặt sai tọa độ hoặc sai cao độ, kết quả kiểm tra va chạm không còn đủ tin để ra quyết định. Mức độ chi tiết của mô hình cũng nên gắn với mục đích của từng giai đoạn, chẳng hạn quanh mức LOD 250 cho thiết kế cơ sở và LOD 300–350 cho thiết kế kỹ thuật thi công, thay vì mặc định càng cao càng tốt. Đây cũng là cách Song Anh tổ chức công việc khi làm tổng thầu thiết kế, khi kiến trúc – kết cấu – MEP được phát triển trên cùng một hệ dữ liệu, nhờ đó tuyến kỹ thuật, vị trí thiết bị và cao độ thông thủy được rà soát trước khi hồ sơ thi công phát hành.
QA/QC cho hồ sơ MEP cần kiểm cả cơ sở thiết kế, dữ liệu mô hình, sự thống nhất giữa các bộ môn và khả năng thi công, chứ không chỉ rà lỗi thể hiện trên bản vẽ. Đây là lớp kiểm soát cuối trước khi mọi quyết định phía trên được đưa ra công trường.
Chủ đầu tư có thể dùng một bộ câu hỏi ngắn để đánh giá độ tin cậy của phương án và hồ sơ:
Một phương án chưa đủ tin thường để lại dấu vết. Nó chỉ trình bày thiết bị mà không giải thích cơ sở chọn, mô hình và bản vẽ lệch nhau, nhiều khu vực ghi xử lý tại hiện trường, thiếu mặt cắt ở chỗ tập trung nhiều tuyến, hoặc không giải thích được cách bảo trì thiết bị về sau. Ngược lại, một bộ hồ sơ đáng tin là nơi mọi quyết định phía trên được lưu lại đủ để người khác đọc và thi công lại đúng ý đồ. Với cách tiếp cận tổng thầu thiết kế, Song Anh là đầu mối phối hợp kiến trúc – kết cấu – MEP trên cùng một quy trình, giúp chủ đầu tư đỡ phải tự ghép nối nhiều đơn vị thiết kế riêng lẻ. Suy cho cùng, giá trị của một bộ hồ sơ MEP không nằm ở số lượng bản vẽ, mà ở chỗ các quyết định trong đó có thể ra công trường và trụ được suốt quá trình vận hành.
