BIM Trong Thiết Kế Nhà Cao Tầng không chỉ là một mô hình 3D đẹp mắt để trình bày dự án. Giá trị thật của BIM nằm ở cách Kiến trúc – Kết cấu – MEP được phối hợp trên cùng một hệ dữ liệu, giúp phát hiện xung đột sớm, kiểm soát cao độ, thông thủy và hạn chế phát sinh trước khi bản vẽ bước ra công trường.
Khi nhắc đến BIM, có nhiều lầm tưởng cho rằng đây là phần mềm tạo dựng mô hình nhà cao tầng 3D đẹp mắt. Trong thực tế, BIM – Building Information Modeling thực chất là một hệ sinh thái làm việc, trong đó mô hình 3D chỉ là phần nhìn thấy được.
Quan trọng hơn, khi triển khai BIM tổng thể, toàn bộ dữ liệu sẽ được gắn với từng cấu kiện: kích thước, vật liệu, ngày bảo hành, nhà cung cấp, thông số kỹ thuật – những thứ phục vụ cho suốt vòng đời dự án.
.jpeg)
BIM thực sự bắt đầu từ quy trình: ai cập nhật dữ liệu gì, tại giai đoạn nào, theo tiêu chuẩn nào, và các bộ môn phối hợp với nhau ra sao trên cùng một nền tảng dữ liệu. Với nhà cao tầng, không có quy trình đó, mô hình đẹp đến mấy vẫn chỉ là hình ảnh.
Tất cả các công cụ như Revit, Etabs hay Naviswork đều phục vụ cho việc triển khai BIM, đối với thiết kế nhà cao tầng, vấn đề không nằm ở việc có mô hình 3D hay không mà là các bộ môn thiết kế có “tìm được tiếng nói chung” hay không.
Nhà cao tầng khác với nhà phố hay biệt thự ở một điểm quan trọng: mật độ hệ thống kỹ thuật rất lớn. Hệ điều hòa, thông gió, cấp thoát nước, PCCC, máng cáp điện, ống đứng kỹ thuật – tất cả đi cùng nhau trong một không gian trần giới hạn.
Khi Kiến trúc, Kết cấu và MEP được thiết kế riêng rẽ, mỗi bộ môn đúng trong phần của mình. Nhưng khi ghép lại, rủi ro mới lộ ra: ống gió vướng dầm, ống nước chạy qua vị trí cột, máng cáp chiếm hết chiều cao thông thủy hành lang.

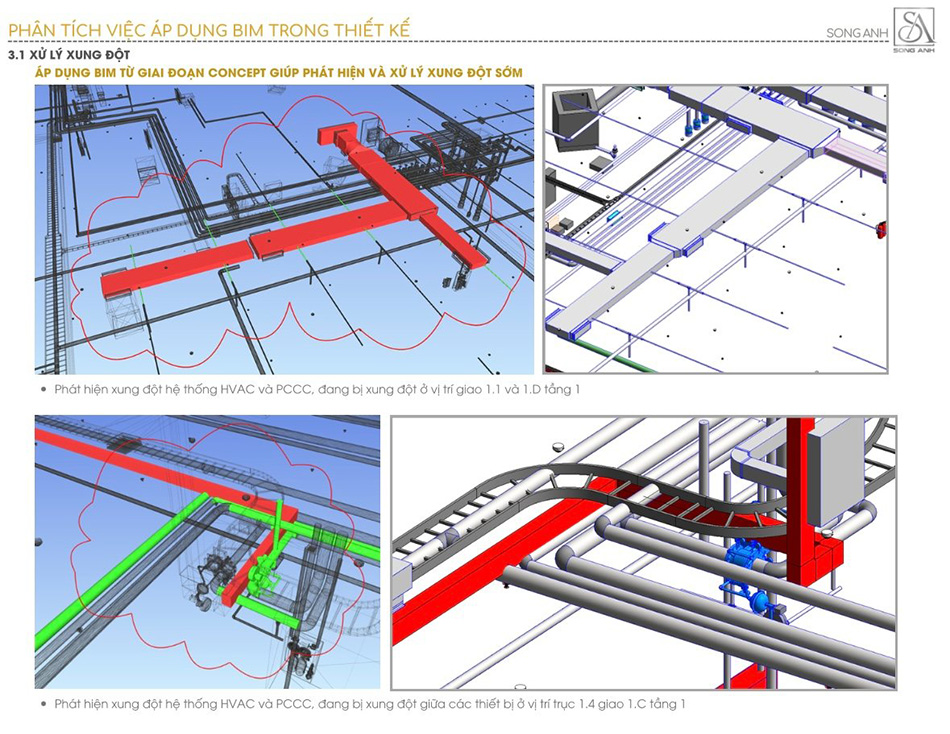

Một tuyến ống MEP nếu chỉ nhìn trên mặt bằng 2D có thể không thấy vấn đề. Nhưng khi đặt vào không gian thật của dầm, sàn, trần và cao độ kiến trúc, xung đột mới lộ ra rõ ràng.
Những vị trí thường xảy ra xung đột nhiều nhất trong nhà cao tầng:
Nếu những xung đột này chỉ được phát hiện khi ra công trường, hậu quả không chỉ là phát sinh chi phí. Đôi khi phải đổi toàn bộ phương án thiết bị, thay nhà cung cấp, chờ phê duyệt lại – mỗi bước đều kéo dài tiến độ và đội chi phí.
Nhiều người nhầm lẫn rằng dùng Revit là đã triển khai BIM. Thực tế thì Revit đóng vai trò như một công cụ triển khai model – dựng cấu kiện, gắn thông tin, xuất bản vẽ và quản lý hồ sơ thiết kế theo thời gian thực.
Lợi thế của Revit nằm ở tính đồng bộ: khi chỉnh sửa tiết diện dầm trên model, bản vẽ mặt cắt và bảng thống kê khối lượng cũng tự cập nhật. Điều này giúp giảm sai lệch giữa các hồ sơ và giảm thời gian chỉnh sửa thủ công.
Navisworks được dùng ở giai đoạn kiểm tra xung đột – khi cần gộp model của cả 3 bộ môn vào một không gian chung để phát hiện va chạm giữa kết cấu, MEP và kiến trúc. Phần mềm chỉ ra xung đột, nhưng phương án xử lý vẫn cần kinh nghiệm của đội ngũ thiết kế.
ETABS phục vụ riêng cho bài toán phân tích kết cấu: tính tải trọng, nội lực, kiểm tra ổn định. Kết quả từ ETABS giúp xác định tiết diện cột, dầm, sàn – sau đó được đưa vào Revit để xây dựng mô hình phối hợp. ETABS không phải công cụ BIM, mà là công cụ đầu vào cho quá trình thiết kế kết cấu.
Trong quy trình BIM tại Song Anh, Revit được ứng dụng để dựng model, còn Navisworks có thể hỗ trợ kiểm tra xung đột, trong khi ETABS có thể tính toán kết cấu. Tuy nhiên, cần lưu ý: BIM chỉ thật sự phát huy giá trị khi các công cụ nêu trên nằm trong một quy trình phối hợp rõ ràng.
Một model Revit trông đầy đủ trên màn hình chưa chắc đã đúng về kỹ thuật. Rủi ro thường đến từ những lỗi không nhìn thấy bằng mắt thường.
Điều kiện nền tảng để BIM hoạt động đúng là tất cả các bộ môn phải dùng chung một hệ tọa độ công trình thực tế. Nghe đơn giản, nhưng đây là điều nhiều đơn vị bỏ qua.
Nếu model kiến trúc và model MEP được dựng trên hai hệ tọa độ lệch nhau dù chỉ vài centimét, khi gộp model vào Navisworks để check clash, tất cả các kết quả xung đột sẽ không còn ý nghĩa.
Có thể hình dung đơn giản: Phần mềm thì báo va chạm, nhưng thực tế lại không đụng hoặc ngược lại. Model đẹp chưa chắc là model dùng được.
Với BIM trong thiết kế nhà cao tầng, có những thông số cần được xác định sớm và không thay đổi tùy tiện: cao độ hoàn thiện từng tầng, chiều cao thông thủy yêu cầu, vị trí shaft và lỗ mở xuyên sàn, khu vực đặt phòng kỹ thuật.
Khi những thông số này được phối hợp sớm giữa 3 bộ môn, thiết kế MEP sẽ biết giới hạn không gian mình có. Kết cấu sẽ gia cường đúng vị trí lỗ mở. Kiến trúc sẽ không bị bất ngờ bởi chiều cao trần kỹ thuật thấp hơn thiết kế ban đầu.
Nếu chốt muộn, mỗi lần thay đổi sẽ kéo theo điều chỉnh ở cả 3 bộ môn – và rủi ro phát sinh sẽ tăng theo.
BIM có thể hỗ trợ bóc tách khối lượng lên đến khoảng 95% từ mô hình. Tuy nhiên, độ tin cậy của con số đó phụ thuộc hoàn toàn vào chất lượng model: cấu kiện có khai báo đúng không, người dựng có đủ năng lực kỹ thuật không, và quy ước dữ liệu có được tuân thủ nhất quán không.
.jpg)
LOD (Level of Development) không phải là "model càng chi tiết càng tốt". LOD xác định mức độ thông tin theo từng giai đoạn: thiết kế cơ sở cần LOD khác, bản vẽ thi công cần LOD khác. Triển khai sai LOD, dữ liệu bóc tách sẽ không phản ánh đúng thực tế.
Chi phí bị đội trong dự án cao tầng không phải lúc nào cũng do thi công. Rất nhiều trường hợp xuất phát từ thiết kế chưa kiểm soát xung đột giữa các bộ môn.
Logic rất đơn giản: một lỗi phát hiện trên model chỉ tốn thời gian họp phối hợp và điều chỉnh thiết kế. Cùng lỗi đó nếu phát hiện ngoài công trường có thể kéo theo đục sửa kết cấu, đổi tuyến MEP, chờ phê duyệt phương án mới và trễ tiến độ nhiều tuần.
.jpg)
Triển khai BIM phải để không hứa hẹn "tiết kiệm chi phí bao nhiêu phần trăm" – không ai có thể cam kết con số đó. Nhưng BIM giúp chủ đầu tư nhìn thấy rủi ro sớm hơn, kiểm soát thay đổi có căn cứ hơn, và giảm nguy cơ phát sinh do xung đột thiết kế chưa được xử lý.
Song Anh là tổng thầu thiết kế công trình cao tầng – không thiết kế từng bộ môn đơn lẻ, mà phối hợp Kiến trúc – Kết cấu – MEP trong cùng một hệ thống dữ liệu từ đầu dự án.
Khác biệt không nằm ở việc dùng Revit hay Navisworks. Khác biệt nằm ở chỗ ba bộ môn cùng làm việc trên một hệ tọa độ, cùng chia sẻ dữ liệu và cùng giải quyết xung đột ngay trong giai đoạn thiết kế cơ sở – trước khi hồ sơ thi công được phát hành.
Nhiều đơn vị chỉ combine model sau khi đã hoàn thành từng bộ môn riêng. Song Anh thực hiện việc phối hợp đa bộ môn ngay từ sớm – điều này giúp phát hiện xung đột ở giai đoạn khi chi phí điều chỉnh còn thấp nhất.
Bên cạnh đó, Song Anh ứng dụng BIM để hỗ trợ bóc tách khối lượng và kiểm soát chi phí ngay trong quá trình thiết kế – không phải sau khi hồ sơ được phát hành. Mô hình Revit được kiểm soát theo LOD cụ thể từng giai đoạn, có checklist kỹ thuật đi kèm, đảm bảo dữ liệu đầu ra đáng tin cậy để phục vụ dự toán.
Điều chủ đầu tư thường nhận ra khi làm việc với Song Anh: thay vì phải tự quản lý 3 đơn vị thiết kế riêng lẻ, chỉ cần một đầu mối – và xung đột được xử lý trong phòng họp, không phải ngoài công trường.
Không phải dự án nào cũng có mức độ phức tạp như nhau, nhưng có những đặc điểm mà nếu xuất hiện, nên yêu cầu BIM từ giai đoạn thiết kế cơ sở:
Với những dự án như vậy, việc đưa BIM vào từ sớm không phải là thêm một bước trong quy trình – mà là cách tổ chức lại toàn bộ quy trình để các bộ môn nhìn thấy nhau trước khi công trường bắt đầu.
