Tư vấn thiết kế kiến trúc nhà cao tầng không chỉ là tạo ra một hình khối đẹp trên bản vẽ.Vấn đề không nằm ở ý tưởng mà nằm ở cách thiết kế kiến trúc được phối hợp với kết cấu và MEP ngay từ đầu.
Thiết kế kiến trúc nhà cao tầng không đơn thuần là vẽ mặt đứng hay bố trí mặt bằng. Đây là quá trình định hình toàn bộ công năng, dòng di chuyển, không gian sử dụng và trải nghiệm của người dùng trong suốt vòng đời công trình.
Với nhà cao tầng, bài toán này phức tạp hơn nhiều so với công trình thấp tầng. Mỗi quyết định về vị trí hộp kỹ thuật, cao độ trần, kích thước hành lang hay cách tổ chức tầng hầm đều kéo theo hệ quả trực tiếp đến kết cấu và hệ thống MEP.
Một phương án kiến trúc thực sự tốt phải đồng thời cân bằng được bốn yếu tố:
Điểm thường bị bỏ qua là: thiết kế kiến trúc không thể tách rời khỏi kết cấu và MEP. Nếu ba bộ môn này không phối hợp từ sớm, những xung đột kỹ thuật sẽ không lộ diện trên bản vẽ 2D — chúng chỉ xuất hiện khi công trình đã ra công trường.
Một quy trình tư vấn thiết kế kiến trúc nhà cao tầng đúng không phải là đi từng bước một cách tuần tự, mà là đảm bảo các bộ môn luôn phối hợp xuyên suốt qua từng giai đoạn.
Concept là bước đặt nền tảng cho toàn bộ dự án. Đây là lúc định hướng phong cách kiến trúc, tổ chức không gian sử dụng và xác định định vị thương mại của công trình.
Điểm quan trọng là: dù concept chưa cần chi tiết kỹ thuật, nhưng cần được kiểm chứng sơ bộ về tính khả thi ngay từ bước này.
Một concept với sảnh thông tầng quá cao, lobby mở rộng hay trần kính toàn diện đều cần đánh giá sớm về kết cấu và hệ thống kỹ thuật — để tránh phải phá vỡ ý tưởng ở các bước sau.
Giai đoạn thiết kế cơ sở là lúc layout mặt bằng được xác định, hệ thống kết cấu sơ bộ được lên phương án và hệ kỹ thuật MEP bắt đầu phối hợp với kiến trúc.Đây là giai đoạn then chốt nhất.
Những quyết định về vị trí hộp kỹ thuật, hướng đi của hệ thống MEP, cao độ sàn tầng hầm và thông thủy hành lang đều phải được chốt ở đây. Thay đổi sau giai đoạn này sẽ kéo theo chi phí và thời gian chỉnh sửa rất lớn.
Tại giai đoạn cơ sở, việc combine mô hình ba bộ môn — dù chỉ ở mức LOD 200–250 — đã giúp phát hiện phần lớn các xung đột nghiêm trọng trước khi chúng trở thành vấn đề thực tế.
Ở giai đoạn này, các cấu kiện được chi tiết hóa, hệ thống MEP được triển khai đầy đủ và mô hình được nâng lên LOD 300. Đây là lúc kiểm tra các xung đột kỹ thuật một cách hệ thống: Từ vị trí ống, đến máng cáp, hệ thống PCCC đến cao độ trần kỹ thuật tại các khu vực nhạy cảm.
Những xung đột – clash được phát hiện ở giai đoạn này vẫn có thể xử lý triệt để với quy trình xử lý chặt chẽ từ đội ngũ chuyên gia Song Anh
Hồ sơ thiết kế thi công phải đạt được một tiêu chí quan trọng: đội thi công có thể triển khai trực tiếp mà không cần phỏng đoán hay tự xử lý.
Điều này đòi hỏi bản vẽ đồng bộ giữa các bộ môn, cao độ và thông thủy được ghi chú rõ ràng, vị trí lỗ mở và sleeve được phê duyệt đầy đủ.
Khi hồ sơ đạt chuẩn này, rủi ro phát sinh ngoài công trường giảm đáng kể — và quá trình nghiệm thu cũng thuận lợi hơn nhiều.

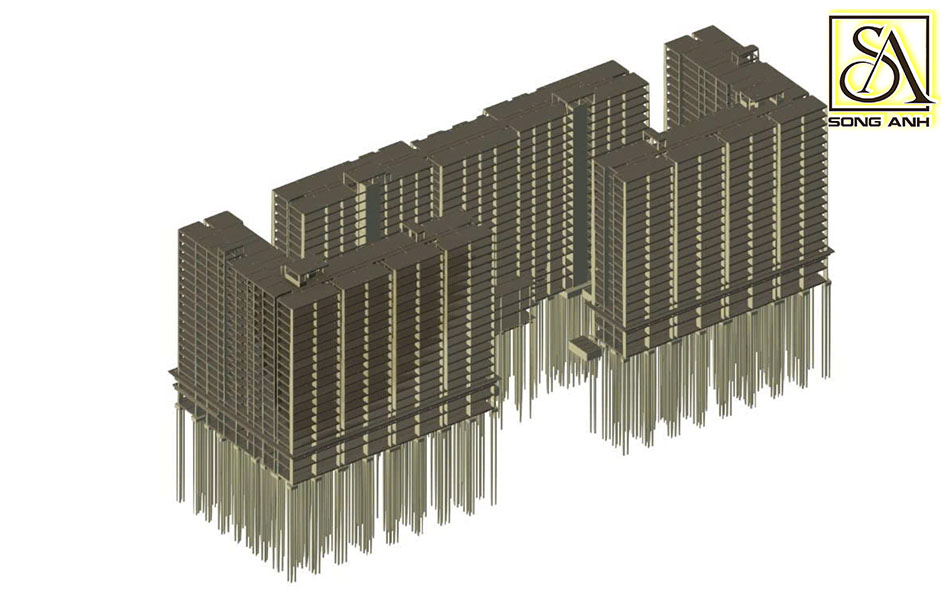

Nhiều người khi nghe đến Building Information Modelling - BIM liền nghĩ đây chỉ là phần mềm hay công cụ dựng mô hình 3D. Nhưng thực tế không phải vậy.
Tại Song Anh - BIM là một hệ sinh thái làm việc một quy trình trong đó dữ liệu thiết kế được quản lý thống nhất, các bộ môn phối hợp trên cùng một nền tảng, và mọi thay đổi trên mô hình đều được phản ánh đồng bộ trên toàn bộ hồ sơ.
>>> Xem thêm:Tư Vấn Thiết Kế Công Trình Cao Tầng Với BIM
Các công cụ hỗ trợ như Autodesk Revit, Navisworks, ETABS hay SAFE đều là những phần mềm phục vụ quy trình BIM.
Trong bối cảnh tư vấn thiết kế kiến trúc nhà cao tầng, giá trị lớn nhất của BIM nằm ở khả năng combine mô hình ba bộ môn trong cùng một môi trường làm việc. Từ đó:
Khi ba bộ môn làm việc độc lập chỉ phối hợp thông qua bản vẽ thông thường, những xung đột giữa hệ thống MEP và kết cấu gần như không thể phát hiện chỉ bằng cách nhìn từng bản vẽ riêng lẻ.
Một ống gió với đường kính lớn được thiết kế đi qua vùng dầm cao là xung đột điển hình chỉ lộ diện khi mô hình 3D được dựng lên và gộp lại.
Vị trí cột, bước nhịp, cách tổ chức mặt bằng — tất cả đều là dữ liệu đầu vào của thiết kế kết cấu. Nếu kiến trúc thay đổi sau khi kết cấu đã tính toán xong, toàn bộ mô hình phân tích phải làm lại. Với nhà cao tầng, điều này có thể kéo lùi tiến độ hàng tuần.
Hệ thống HVAC, ống nước, máng cáp và hệ thống PCCC cần không gian để đi qua và không gian đó lấy từ chiều cao tầng.
Quan trọng hơn, nếu không được phối hợp từ sớm, MEP sẽ chiếm quá nhiều chiều cao, khiến trần kỹ thuật phải hạ thấp, ảnh hưởng trực tiếp đến trải nghiệm người dùng và thẩm mỹ không gian.
Khu vực tầng hầm, hành lang và các tầng chuyển trục là nơi xung đột MEP xuất hiện nhiều nhất và gây hậu quả nặng nề nhất nếu không xử lý từ giai đoạn thiết kế.
Khi ba bộ môn phối hợp ngay từ thiết kế cơ sở, những xung đột kỹ thuật được xử lý trong khi mô hình còn linh hoạt. Giải pháp đưa ra — điều chỉnh hướng đi ống, bố trí lại lỗ mở, thay đổi cao độ lắp đặt — không làm phá vỡ concept kiến trúc.
Ngược lại, nếu combine muộn (sau giai đoạn cơ sở), việc giải quyết xung đột thường đòi hỏi thay đổi lớn về mặt bằng, hộp kỹ thuật hay trần — kéo theo nhiều vòng chỉnh sửa tốn kém.
>>> Tìm hiểu thêm:Thiết Kế Căn Hộ Cao Tầng: Giải Pháp Combine 3 Bộ Môn Với BIM
Công Ty Cổ Phần Tư Vấn Đầu Tư Xây Dựng Song Anh tiếp cận các dự án công trình cao tầng trong vai trò tổng thầu thiết kế, phối hợp đồng bộ đa bộ môn trên cùng một hệ dữ liệu, không chỉ xử lý riêng lẻ từng bộ môn.
Các bộ môn thiết kế kiến trúc, kết cấu và MEPF đều được triển khai trong cùng một quy trình, trên cùng một nền tảng dữ liệu -Song Anh đảm bảo đồng hành cùng chủ đầu tư bản vẽ sơ khai đến khi ra hồ sơ thi công hoàn chỉnh.
Trong thực tế triển khai, điểm khác biệt lớn nhất của chúng tôi không phải là phần mềm hay công nghệ hiện đại mà là khả năng phối hợp đồng bộ giữa các bộ môn, hỗ trợ xử lý xung đột kỹ thuật ngay từ trong giai đoạn thiết kế.
Phần mềm chỉ hỗ trợ phát hiện vị trí xung đột, còn quyết định xử lý theo phương án nào như điều chỉnh hướng ống, gia cường lỗ xuyên dầm hay phối hợp với kiến trúc để bố trí lại đều đòi hỏi kinh nghiệm và năng lực phối hợp trực tiếp giữa các bộ môn.
Tổng Thầu Thiết Kế Song Anh tự hào là đơn vị tiên phong ứng dụng BIM trong các dự án nhà cao tầng, công trình cấp 1 - kiểm soát LOD theo từng giai đoạn thiết kế:
Mô hình được dựng chính xác bởi đội ngũ chuyên gia giàu kinh nghiệm thực chiến hỗ trợ cho phép bóc tách khối lượng bê tông, cốt thép trực tiếp từ mô hình Revit với độ chính xác đủ phục vụ dự toán và kiểm soát chi phí.
Hồ sơ thiết kế từ Song Anh luôn đảm bảo yếu tố khả thi trong thực tế, dễ dàng thi công, không phải chỉ để trình duyệt.
Đó cũng là lý do mô hình BIM được combine ba bộ môn ngay từ giai đoạn thiết kế cơ sở, không đợi đến khi ra bản vẽ thi công mới phối hợp.
Nếu bạn đang chuẩn bị triển khai một dự án nhà cao tầng và cần đơn vị tổng thầu thiết kế có khả năng phối hợp đồng bộ kiến trúc – kết cấu – MEP ngay từ đầu — trao đổi với Song Anh để có góc nhìn phù hợp hơn cho dự án của bạn.
——————————————
