Thiết kế hệ thống MEPF không đơn giản là phân bổ điện, nước, thông gió, điều hòa và PCCC cho đủ hạng mục. Với công trình cao tầng, MEPF quyết định cách tòa nhà vận hành an toàn, thi công thuận lợi, kiểm soát chi phí, và mang lại trải nghiệm thực sự cho người sử dụng.
MEPF là viết tắt của Mechanical, Electrical, Plumbing, và Fire Protection đây chính là bốn nhóm hệ thống kỹ thuật tạo nên cơ sở hạ tầng vận hành của bất kỳ công trình cao tầng nào.
Cơ khí (Mechanical) bao gồm điều hòa không khí, thông gió, hút khói, cấp gió tươi, và các thiết bị cơ khí phục vụ vận hành. Điện (Electrical) bao gồm cấp điện, chiếu sáng, máng cáp, tủ điện, hệ thống điện nhẹ, an ninh, và điều khiển. Plumbing bao gồm cấp nước sạch, thoát nước thải, thoát nước mưa, hệ thống bơm, và các đường ống kỹ thuật liên quan. Fire Protection bao gồm báo cháy, sprinkler, chữa cháy, hút khói, tăng áp cầu thang thoát nạn, và các hệ thống an toàn PCCC.
Trong quá trình thiết kế hệ thống MEPF, bốn nhóm M-E-P-F không hoạt động độc lập. Chúng chia sẻ không gian trần kỹ thuật, hành lang, shaft, và tầng hầm với nhau và với hệ kết cấu, kiến trúc. Một phương án MEPF đạt chuẩn không chỉ đúng về mặt tính toán kỹ thuật mà còn phải phù hợp với định hướng vận hành của chủ đầu tư, loại hình công trình, và khả năng thi công thực tế.
MEPF phải đi qua cùng không gian với dầm, sàn, trần kiến trúc, shaft kỹ thuật, và các thiết bị. Khi các bộ môn thiết kế độc lập rồi ghép hồ sơ lại ở bước cuối, xung đột gần như là điều chắc chắn xảy ra.
Xung đột không chỉ là ống đụng ống. Đó là ống gió tiết diện lớn vướng vào dầm bê tông làm hụt cao độ thông thủy hành lang. Là máng cáp điện không đủ khoảng hở so với trần thạch cao kiến trúc. Là ống cấp nước và ống thoát nước đi theo cùng một tuyến nhưng lại cắt ngang vị trí lỗ mở kết cấu chưa được chốt. Là bơm hay quạt lắp đặt ở khu vực phòng kỹ thuật mà chiều cao thông thủy không đáp ứng.
Sai số không phải lúc nào cũng lớn. Đôi khi chỉ cần lệch 5 đến 10 cm cao độ là dẫn đến thay đổi toàn bộ phương án đặt tuyến, hoặc buộc phải đổi thiết bị vì không gian lắp đặt không còn phù hợp.
Điểm thường bị bỏ qua: Dữ liệu cao độ thông thủy trần kiến trúc và kích thước tiết diện hệ thống MEPF phải được chốt đồng thời — không thể làm tuần tự.
Một số vị trí trong tòa nhà tập trung nhiều hệ thống kỹ thuật nhất và do đó cũng là nơi xung đột dễ bị bỏ sót nhất.
Hành lang là khu vực mà toàn bộ hệ MEPF tầng điển hình phải đi qua — ống gió, ống nước, máng cáp, ống PCCC. Thông thủy hành lang ảnh hưởng trực tiếp đến cảm giác thoải mái của người sử dụng. Ở chung cư hay khách sạn, hành lang hụt chiều cao không chỉ là vấn đề kỹ thuật mà còn ảnh hưởng đến giá trị thương mại của dự án.
Trần căn hộ thường bị cạnh tranh không gian giữa dầm kết cấu, ống nước âm sàn, và hệ thống điều hòa. Nếu không phối hợp từ giai đoạn thiết kế cơ sở, cao độ trần hoàn thiện sẽ thấp hơn thiết kế ban đầu, hoặc phải điều chỉnh lại toàn bộ phương án trần kiến trúc.
Phòng vệ sinh trong nhà cao tầng tập trung nhiều đường ống nhất trên một diện tích nhỏ: ống cấp nước lạnh, nước nóng, ống thoát, ống thông hơi, đường điện, và đôi khi cả ống điều hòa. Vị trí xuyên sàn, xuyên tường kết cấu nếu không được chốt sớm sẽ dẫn đến đục phá tại công trường.
Tầng hầm là nơi tập trung các hệ thống chính: phòng kỹ thuật, bồn nước, máy bơm, tủ điện, hệ thống PCCC. Cao độ tầng hầm vốn đã bị hạn chế bởi chiều dày dầm móng và sàn hầm. Khi các thiết bị cơ khí lớn như máy bơm hay tổ máy phát điện cộng thêm đường ống đi theo, không gian còn lại rất chật. Đây là khu vực mà nếu không kiểm soát ngay từ thiết kế cơ sở, chi phí xử lý ngoài công trường sẽ rất cao.
Dàn nóng máy lạnh thường bố trí tầng mái hoặc ban công kỹ thuật. Quạt hút khói, quạt tăng áp, bơm chữa cháy đều cần khoảng không gian vận hành và bảo trì đủ tiêu chuẩn. Nếu không kiểm soát ngay từ thiết kế, các thiết bị này dễ bị đặt vào vị trí thiếu thông thủy hoặc không tiếp cận được khi cần bảo dưỡng.
>>> Tìm hiểu thêm: Xung Đột Kỹ Thuật Trong Thiết Kế Xây Dựng Là Gì?
Khi phát hiện xung đột ở giai đoạn thi công, chi phí xử lý có thể cao gấp nhiều lần so với khi xử lý từ thiết kế. Nhà thầu phải dừng thi công để hỏi lại tư vấn thiết kế, điều chỉnh tuyến ống, thay đổi vật tư, hoặc trong trường hợp nghiêm trọng hơn là đập đi làm lại.
Một sai số nhỏ trong thiết kế MEPF cũng có thể kéo theo chi phí đầu tư thực tế tăng lên đáng kể. Kích thước đường ống nước, tiết diện dây cáp, thông số bơm và quạt đều liên quan đến chi phí thiết bị và vận hành. Chọn sai thông số từ giai đoạn thiết kế dẫn đến đổi thiết bị, đổi nhà cung cấp, phát sinh chi phí không kiểm soát được.
Ở góc độ vận hành lâu dài, xung đột MEPF chưa được xử lý triệt để từ thiết kế còn để lại hệ quả sau khi bàn giao: thiết bị khó tiếp cận để bảo trì, hành lang thấp ảnh hưởng cảm giác sử dụng, hệ thống không vận hành đúng với thiết kế ban đầu.
Thực tế dự án: Phần lớn chi phí phát sinh không đến từ việc thiết kế sai kỹ thuật — mà đến từ việc các bộ môn không phối hợp đủ sớm để phát hiện mâu thuẫn về không gian.

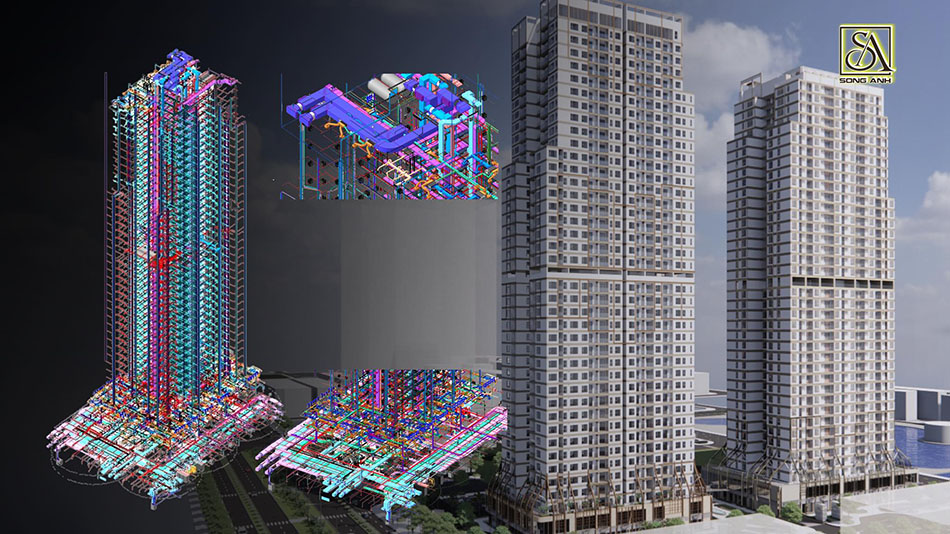

BIM không phải phần mềm vẽ 3D. BIM là quy trình làm việc giúp kiến trúc, kết cấu, và MEPF chia sẻ cùng một môi trường dữ liệu, cùng tọa độ, cùng cao độ chuẩn. Khi đó, các bộ môn nhìn thấy tương quan không gian thực và phát hiện mâu thuẫn trước khi hồ sơ ra công trường.
Revit là công cụ mô hình hóa trong hệ sinh thái BIM, giúp các bộ môn dựng và phối hợp mô hình theo cùng một hệ tọa độ thực tế của công trình. Navisworks là công cụ kiểm tra xung đột — sau khi mô hình các bộ môn được gộp lại, Navisworks sẽ phát hiện và báo cáo các vị trí va chạm.
Tuy nhiên, phần mềm chỉ hỗ trợ phát hiện và theo dõi. Phương án xử lý xung đột phụ thuộc hoàn toàn vào năng lực và kinh nghiệm của kỹ sư. Một mô hình sai tọa độ hoặc sai cao độ level sẽ khiến toàn bộ kết quả kiểm tra xung đột không còn đáng tin cậy.
Lưu ý kỹ thuật: Không thể đánh giá xung đột MEPF chính xác nếu tọa độ gốc và level của từng bộ môn chưa được thiết lập đúng từ đầu đây chính là điều kiện tiên quyết trước khi bắt đầu combine mô hình.
Một quy trình thiết kế MEPF hiệu quả không bắt đầu sau khi kiến trúc và kết cấu đã hoàn thành. Nó bắt đầu ngay khi concept được xác lập và định hướng vận hành của chủ đầu tư được làm rõ.
Giai đoạn thiết kế cơ sở là lúc cần xác định nguyên tắc bố trí hệ thống MEPF theo loại hình công trình từ phương án tuyến chính, vị trí phòng kỹ thuật, đến yêu cầu thông thủy hành lang và trần căn hộ. Tại giai đoạn này, các bộ môn cần trao đổi để chốt dầm và sàn kết cấu, xác nhận vị trí shaft và lỗ mở, đồng thời kiểm tra thông thủy tầng hầm.
Bước triển khai thiết kế kỹ thuật và BVTC mới là lúc mô hình được dựng đầy đủ, kiểm tra va chạm bằng Navisworks, và QA/QC hồ sơ trước khi phát hành thi công.
>>> Xem thêm:Tư Vấn Thiết Kế Cơ Điện MEPF | Công Ty Song Anh
Lợi thế của một đơn vị tổng thầu thiết kế như Song Anh nằm ở chỗ kiến trúc, kết cấu, và MEPF không phải gửi hồ sơ qua lại giữa các đơn vị độc lập. Khi cả ba bộ môn cùng làm việc trong một quy trình kiểm soát, thời gian xử lý xung đột ngắn hơn và các quyết định kỹ thuật được đưa ra trực tiếp, không qua nhiều vòng trao đổi.
Tại Song Anh, MEPF không được xem là bộ môn triển khai độc lập sau khi kiến trúc và kết cấu đã chốt hồ sơ. Ngay từ giai đoạn thiết kế cơ sở, ba bộ môn phối hợp trong cùng một môi trường dữ liệu, cùng hệ tọa độ, cùng mục tiêu thông thủy và cao độ.
Revit được dùng trong quá trình triển khai thiết kế và phối hợp mô hình giữa kiến trúc, kết cấu, và MEPF. Navisworks được dùng trong các giai đoạn kiểm tra để phát hiện va chạm và theo dõi trạng thái xử lý. Hồ sơ BVTC được QA/QC trước khi phát hành — đảm bảo nhà thầu thi công có đủ thông tin để triển khai mà không phải hỏi lại quá nhiều.
Nếu bạn đang chuẩn bị triển khai dự án cao tầng và cần một đơn vị tổng thầu thiết kế có khả năng combine kiến trúc, kết cấu, và MEPF từ giai đoạn đầu, Song Anh sẵn sàng trao đổi để tìm phương án phù hợp với định hướng và ngân sách của dự án.
MEPF gồm bốn nhóm chính: Cơ khí (điều hòa, thông gió, hút khói), Điện (cấp điện, chiếu sáng, máng cáp, điện nhẹ, an ninh), Cấp thoát nước (nước sạch, nước thải, nước mưa, bơm, đường ống), và PCCC (báo cháy, sprinkler, chữa cháy, tăng áp, thoát nạn). Mỗi nhóm liên kết chặt chẽ với kiến trúc và kết cấu của tòa nhà.
MEPF sử dụng cùng không gian trần kỹ thuật, hành lang, tầng hầm với hệ dầm, sàn, và cột kết cấu. Khi tuyến ống hoặc máng cáp không được phối hợp cùng kết cấu từ thiết kế cơ sở, xung đột tại dầm, vướng cột, hoặc thiếu lỗ mở kết cấu là rất phổ biến.
BIM hỗ trợ phát hiện xung đột khi mô hình đạt đủ độ chính xác và các bộ môn dùng cùng tọa độ, cùng level. Navisworks là công cụ kiểm tra va chạm trong hệ sinh thái BIM. Tuy nhiên, giải pháp xử lý xung đột phụ thuộc vào kỹ sư — phần mềm chỉ hỗ trợ phát hiện và theo dõi, không thay thế được kinh nghiệm thực tế.
Ngay từ giai đoạn thiết kế cơ sở. Đây là thời điểm chốt cao độ trần, xác nhận vị trí shaft, phòng kỹ thuật, và nguyên tắc bố trí tuyến MEPF chính. Nếu để đến giai đoạn BVTC mới phối hợp, chi phí điều chỉnh sẽ cao hơn và tiến độ sẽ bị ảnh hưởng.
Hồ sơ MEPF đầy đủ thông tin giúp nhà thầu triển khai thi công mà không cần hỏi lại tư vấn thiết kế về cao độ, tuyến ống, vị trí lỗ mở, hay thông số thiết bị. Điều đó giúp rút ngắn thời gian thi công, giảm phát sinh chi phí nhân công và vật tư, đồng thời tránh nguy cơ sai lệch so với thiết kế gốc.
——————————————
