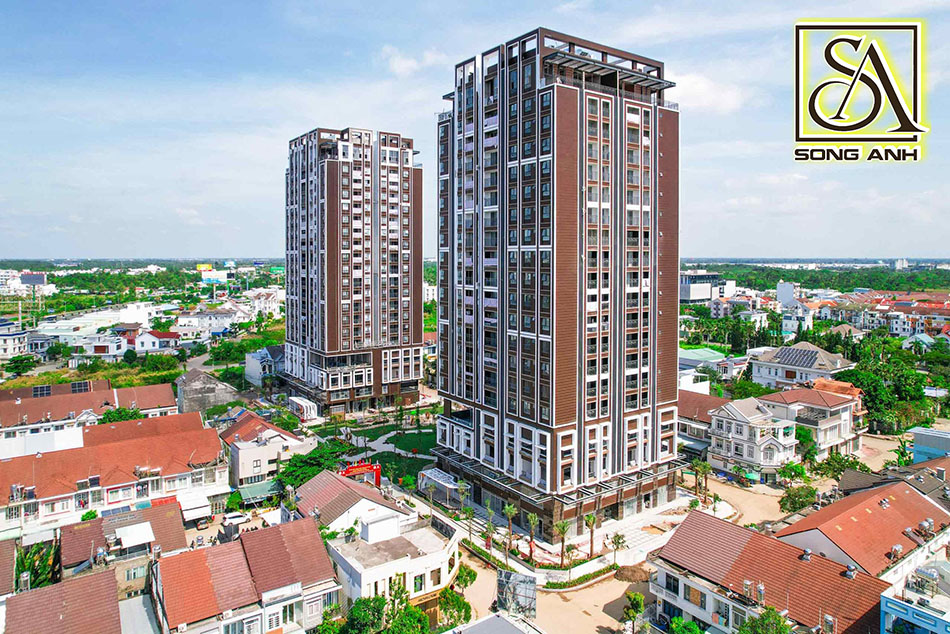

Thiết kế chung cư cao tầng không chỉ quyết định hình thức công trình, mà còn ảnh hưởng trực tiếp đến chi phí, tiến độ và khả năng thi công. Khi kiến trúc, kết cấu và MEP không được phối hợp từ sớm, các xung đột kỹ thuật rất dễ bị đẩy ra công trường, khiến chi phí xử lý tăng cao.
Thiết kế chung cư cao tầng là một hệ thống phối hợp đa bộ môn kiến trúc định hình không gian, kết cấu đảm bảo an toàn chịu lực, MEP vận hành toàn bộ hệ thống kỹ thuật trong công trình.
Ba hệ thống này không chạy độc lập. Chúng ảnh hưởng lẫn nhau từ rất sớm. Một thay đổi nhỏ trong mặt bằng kiến trúc có thể kéo theo điều chỉnh lớn ở kết cấu và phải bố trí lại tuyến ống MEP.
Nếu các bộ môn thiết kế không được phối hợp trên cùng một dữ liệu, sai sót sẽ chỉ được phát hiện khi đã muộn và lúc đó không còn là bài toán công năng, mà còn là bài toán chi phí.
Đây chính là lý do vì sao thiết kế chung cư cao tầng cần được tiếp cận như một quy trình tích hợp, không phải ba luồng công việc riêng biệt cộng lại.
Một dự án chung cư cao tầng thường đi qua các giai đoạn chính: concept, thiết kế cơ sở, thiết kế kỹ thuật, và triển khai bản vẽ thi công. Mỗi giai đoạn có vai trò riêng — và sai lầm ở giai đoạn trước sẽ tạo áp lực lớn cho giai đoạn sau.

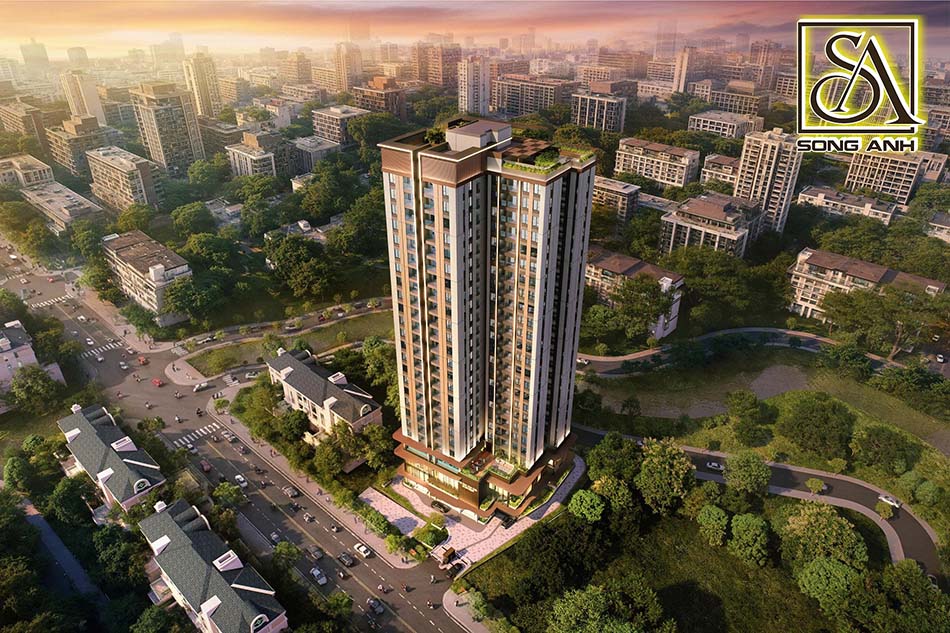

Concept không chỉ là phác thảo hình khối hay phối cảnh 3D ban đầu, điều quan trọng nhất cẩn đảm bảo là concept phải có tính khả thi kỹ thuật ngay từ đầu. Thiết kế concept là giai đoạn định hướng toàn bộ dự án:
Thiết kế concept “đẹp trên bản vẽ” nhưng xung đột với hệ kỹ thuật như trần quá thấp, hành lang không đủ thông thủy, hay phòng kỹ thuật không bố trí được đường ống sẽ buộc các bước sau phải phá vỡ ý tưởng ban đầu để xử lý kỹ thuật.
Chi phí và thời gian chỉnh sửa trong giai đoạn sau cao hơn nhiều so với tham vấn kỹ thuật ngay từ bước concept.
Đây là giai đoạn ba bộ môn cùng đồng thời triển khai trên mô hình khi:
Rủi ro lớn nhất ở giai đoạn này là khi ba bộ môn không làm việc trên cùng một mô hình phối hợp. Việc ba bộ môn không có được “tiếng nói chung” thường dẫn đến những hậu quả như:
Những xung đột này nếu không được phát hiện sớm sẽ dồn tích và bùng phát ở giai đoạn thi công.
Hồ sơ bản vẽ thi công là giai đoạn chuyển toàn bộ thông tin thiết kế thành tài liệu kỹ thuật chi tiết: bản vẽ từng cấu kiện, thống kê vật tư, thuyết minh tính toán và chỉ dẫn kỹ thuật.
Đây là giai đoạn dễ sai nhất trong toàn quy trình, vì mức độ chi tiết cao và bất kỳ sai lệch nhỏ nào trong kích thước, cao độ hay vị trí lỗ mở đều ảnh hưởng trực tiếp đến thi công.
Hồ sơ tốt phải đồng bộ giữa các bộ môn — bản vẽ kết cấu phải khớp với kiến trúc, bản vẽ MEP phải phản ánh đúng mô hình phối hợp đã duyệt.
Building Information Modelling hay còn gọi là BIM không phải là phần mềm hay mô hình 3D. BIM là một hệ sinh thái làm việc — một quy trình quản lý thông tin công trình xuyên suốt từ thiết kế đến thi công, trong đó Revit, ETABS, SAFE, Navisworks là các công cụ phục vụ.
Giá trị cốt lõi của BIM trong thiết kế chung cư cao tầng nằm ở khả năng combine ba bộ môn kiến trúc, kết cấu và MEP trên cùng một môi trường dữ liệu.
Khi ba bộ môn cùng làm việc trên cùng hệ tọa độ, mọi xung đột không gian đều có thể được phát hiện và xử lý trong giai đoạn thiết kế — trước khi vật tư được đặt hàng và trước khi nhà thầu lên công trường.
Khi không có mô hình phối hợp, người thiết kế MEP không thể nhìn thấy vị trí dầm kết cấu thực tế.
Khi ba bộ môn được phối hợp trong môi trường BIM, các va chạm này được phát hiện ngay từ màn hình và được xử lý bằng cách điều chỉnh đường tuyến, thay đổi cao độ đặt ống, hoặc phối hợp với kết cấu để xem xét lỗ xuyên có gia cường.
Chi phí xử lý ở giai đoạn này gần như bằng không so với xử lý tại công trường.
Khi mô hình BIM được dựng đúng và đủ thông tin, việc bóc tách khối lượng vật tư có thể hỗ trợ đến khoảng 95% trực tiếp từ mô hình thay vì phụ thuộc hoàn toàn vào bóc tách thủ công từ bản vẽ 2D.
Độ chính xác cao hơn đồng nghĩa với dự toán sát thực tế hơn, giảm rủi ro phát sinh chi phí ngoài hợp đồng.
Thông tin trong mô hình BIM không chỉ phục vụ thiết kế. Sau khi bàn giao, dữ liệu mô hình hỗ trợ vận hành, bảo trì và bảo dưỡng công trình.
Ví dụ: khi cần xử lý sự cố một tuyến ống hay kiểm tra vị trí một cấu kiện kết cấu, kỹ sư vận hành có thể mở mô hình 3D để xem thay vì phải tra cứu tập bản vẽ 2D đã bị thất lạc theo thời gian.
>>> Xem thêm: Mô Hình Thông Tin Công Trình BIM Là Gì? Tìm Hiểu Từ A-Z
Một bộ hồ sơ thiết kế chung cư cao tầng đầy đủ thường bao gồm các phần sau:
Điều quan trọng không phải là số lượng bản vẽ nhà cao tầng mà là sự đồng bộ giữa các phần. Một bộ hồ sơ tốt phải có thể đọc và thi công được mà không cần liên tục quay lại hỏi đơn vị thiết kế. Sự rõ ràng và nhất quán giữa các bộ môn là tiêu chí quan trọng nhất.
Khi lựa chọn đơn vị thiết kế cho dự án chung cư cao tầng, có một số tiêu chí thực tế cần xem xét — vượt ra ngoài portfolio dự án và số lượng nhân sự.
Nhiều đơn vị thiết kế chuyên sâu về một bộ môn — kiến trúc rất tốt, hoặc kết cấu rất mạnh nhưng không có năng lực triển khai BIM, combine các bộ môn trên cùng một hệ dữ liệu.
Điều này có nghĩa là xung đột giữa kiến trúc, kết cấu và MEP chỉ được xử lý sau khi xuất bản vẽ, thậm chí sau khi ra công trường.
Một đơn vị thiết kế công trình cao tầng có năng lực thật sự cần đáp ứng yêu cầu combine ba bộ môn ngay từ giai đoạn thiết kế cơ sở không phải chờ đến giai đoạn kỹ thuật hay thi công.
Bản vẽ đẹp trên mô hình và bản vẽ đảm bảo khả năng triển khai thi công thực tế là hai điều hoàn toàn khác nhau.
Một hồ sơ thiếu chi tiết tại các vị trí xung đột, thiếu thông tin về lỗ mở, hoặc không nhất quán về cao độ giữa các bộ môn sẽ buộc nhà thầu thi công phải tự xử lý ngoài công trường — và mọi quyết định họ tự đưa ra đều là rủi ro.
Thiết kế tối ưu và chi phí tối ưu có liên hệ chặt chẽ. Một đơn vị thiết kế có kinh nghiệm không chỉ đảm bảo an toàn — mà còn tư vấn phương án kết cấu và MEP giúp giảm thiểu khối lượng vật tư và chi phí thi công mà không đánh đổi chất lượng.
LOD (Level of Development) là thước đo mức độ chi tiết và độ tin cậy của thông tin trong mô hình BIM. Thiết kế cơ sở ở LOD 200–250, thiết kế kỹ thuật ở LOD 300, và triển khai thi công từ LOD 350 trở lên là các mức chuẩn trong thực tế.
Mô hình càng chi tiết, bóc tách khối lượng càng chính xác và hồ sơ bàn giao càng có giá trị thực tế.
>>> Tìm hiểu thêm: Tư Vấn Thiết Kế Dự Án Chung Cư Cao Tầng Sao Cho Khả Thi?
Công Ty Cổ Phần Tư Vấn Đầu Tư Xây Dựng Song Anh triển khai các dự án thiết kế chung cư cao tầng với vai trò tổng thầu thiết kế, đồng hành cùng dự án từ giai đoạn bản vẽ sơ khai cho đến hồ sơ hoàn chỉnh.
Điểm khác biệt cốt lõi là khả năng phối hợp ba bộ môn kiến trúc, kết cấu và MEP trên cùng một hệ thống dữ liệu — không phân mảnh, không đẩy xung đột sang giai đoạn sau.
Song Anh mang đến giải pháp tư vấn thiết kế dự án tối ưu công năng – chi phí với ứng dụng BIM giúp chủ đầu tư kiểm soát ngân sách từ sớm thay vì chờ đến giai đoạn dự toán mới phát hiện phát sinh.
Nếu bạn đang cần một đơn vị có thể đồng hành từ concept đến hồ sơ thi công, với khả năng phối hợp kiến trúc – kết cấu – MEP trên cùng hệ thống và kiểm soát chi phí từ giai đoạn thiết kế — Song Anh có thể là lựa chọn đáng cân nhắc cho dự án của bạn.
——————————————
